Eine neue Feuerstätte benötigt Zeit für Planung und Umsetzung. Bei der Planung einer passenden Abgasanlage sind daher viele Entscheidungen zu treffen bei denen es vor allem um Zuverlässigkeit und Sicherheit gehen sollte. Die Wahl eines passenden Edelstahlschornsteins ist allein aufgrund der Angebotsvielfalt oft nicht so einfach. Der einwandige Edelstahlschornstein für die Schachtsanierung – hier im 15,3 m Bausatz überzeugt durch die Materialauswahl (1.4404 Edelstahl/ V4A) und die hohe Fertigungstiefe.
Ein großer Vorteil des Schornsteinsystems ist seine Kompatibilität. Die Heizart des geplanten Gas-, Holz- oder Ölkamins spielt eine eher untergeordnete Rolle bei der Entscheidungsfindung, da er für alle Regelfeuerstätten, bis zu Abgastemperaturen von 600°C zugelassen ist. Neben den verschiedenen Einsatzmöglichkeiten ist der Schorntein Bausatz zudem durch die Wahlmöglichkeit verschiedener Parameter wie z. B. dem Durchmesser individuell an Feuerstätte und Anforderungen anpassbar.
Neben den üblichen Querschnitten 130, 150, 180 mm ist hier eine Auswahl von 80- 400 mm möglich. Die Materialstärke von 0,6 mm garantiert eine hohe Steifigkeit. Gefertigt gemäß DIN EN 1856-1 entspricht der Edelstahlschornstein natürlich auch allen gegebenen Standards.
Gemäß der geltenden Gesetzmäßigkeiten ist der Schornstein russbrandbeständig (ohne Dichtung) ausgeführt und lässt aufgrund der geringen Oberflächenrauhigkeit nur geringe Verbrennungsrückstände zu.
Er ermöglicht zuverlässige und langlebige Funktionsfähigkeit, welche auch durch die TÜV Prüfung und CE Zertifizierung unterstrichen wurde. Neben einer detaillierten Montageanleitung und einer auf Anfrage ausgestellten Querschnittsberechnung sind ferner CE Zertifizierung und Typenschild in der Lieferung des Edelstahlkamins enthalten. Selbstverständlich beinhaltet der Lieferumfang auch alle benötigten Formteile, so dass die Installation einfach und schnell durchgeführt werden kann.
Alle wichtigen Eigenschaften in der Übersicht
- zugelassen für alle Regelfeuerstätten
- TÜV geprüft
- CE zertifiziert
- russbrandbeständig
- hochwertiges V4A- Edelstahlmaterial
- minimale Ablagerung von Verbrennungsrückständen
- Materialstärke 0,6 mm (1 mm auf Anfrage)
- lasergeschweißte Elemente
- bis 600 °C Abgastemperatur zugelassen
- individuell anpassbar
Höhe: | 15300 mm |
---|---|
Aufbau: | einwandig |
Betriebsweise: | Unterdruck, Überdruck |
Brennstoff: | Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur |
DIN Norm: | EN 1856-1 |
Dichtigkeit: | bis 40 Pa, bis 5000 Pa |
Durchmesser: | 80 mm, 100 mm, 113 mm, 120 mm, 130 mm, 140 mm, 150 mm, 160 mm, 180 mm, 200 mm, 225 mm, 250 mm, 300 mm, 350 mm, 400 mm |
Edelstahlart: | V4A |
Farbe: | Edelstahl |
Frost-und Tauwechselbeständigkeit: | ja |
Garantie: | 10 Jahre Material-Garantie |
Gesamthöhe: | 15,3 m |
Kondensatbeständigkeit: | W (feucht) |
Korrosionswiderstand: | V2, V3 |
Material: | Edelstahl |
Materialnummer: | 14404 |
Materialstärke: | 0,6 mm, 1,0 mm auf Anfrage |
Mittlere Rauhigkeit: | 1,0 mm |
Muffentiefe: | 80 mm |
Oberfläche: | matt |
PGA: | Schornstein |
Produktgruppe: | Edelstahlschornstein einwandig-complex E |
Rußbrandbeständigkeit: | ja (bis 1000 °C Ausbrandtemperatur) |
Services: | Montageservice, Projektmappe |
System: | EW complex E |
Temperaturklasse: | T200 (bis 200 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur) |
Unterkategorie: | Schachtsanierung |
Verwendung: | Schachtsanierung |
Wärmedurchlasswiderstand: | ≤ 0,12 W/m²K |
Zulassungen: | D-0036 CPD 90216 002/2004, D-0036 CPD 90216 009/2004, VKF Schweiz, Z-7.4-3284, Z-7.4.3264, alle EU Staaten |
wirksame Höhe: | ca. 14,8 m |
- Download Eka_complex-E-Zulassung-Schweiz_druckdicht_14601_de
- Download Eka_complex-E_Montageanleitung-Webversion_de
- Download Eka_complex-E_CE-Zertifizierung_FU_0036-CPD-90216-009-2004_de
- Download Eka_complex-E_CE-Zertifizierung_druckdicht_0036-CPD-90216-002-2004_de
- Download Eka_complex-E_Systembeschreibung_de
- Download Eka_complex-E-Zulassung-Schweiz_FU_14600_de
Bauteile

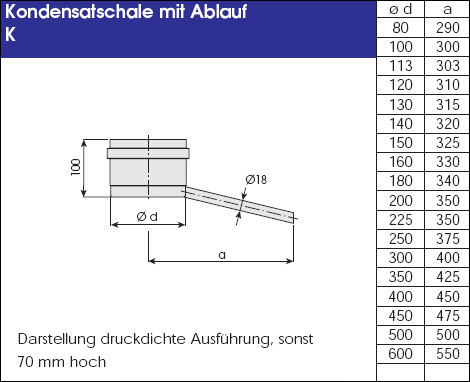

1x Kondensatschale mit Kondensatablauf
1x Prüföffnung (wirksame Länge: 320 mm)
1x Edelstahltür (Maß: 120 x 180 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 280 mm)
8x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)
5x Edelstahlrohr 1080 mm mit Abstandhalter (wirksame Länge: 1000 mm)
1x Edelstahlrohr 1080 mm mit Ablassschlaufe (wirksame Länge: 1000 mm)
1x Edelstahlrohr 540 mm (wirksame Länge: 460 mm)
1x Edelstahlrohr 360 mm (wirksame Länge: 280 mm)
1x Kaminabdeckung mit Regenkragen (hinterlüftet)
Auswahl "mit 2. Prüföffnung"
+ 1x Prüföffnung
+ 1x Edelstahltür (Maß: 120 x 180 mm)
Auswahl "mit. 2. Feuerungsstutzen"
+ 1x Feuerungsstutzen 90°
Inkl. Projektmappe mit allen wichtigen Dokumenten per Post
1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
