Wie groß muss die Kernbohrung sein?
Die Kernlochbohrung muss im Durchmesser 180 mm Ø gebohrt werden. Der Stutzen für Innen und das Gitter für Außen sind abnehmbar und das Rohr kürzbar.
Der Artikel wurde erfolgreich hinzugefügt.
Artikelnummer
SM45-710
Gewicht
4,5 kg
Verbrennungsluftset mit Einzelklappe
Lieferzeit 2-3 Wochen, Lieferung per Paketdienst
Konfiguration
spezifisches Zubehör
Artikelbeschreibung

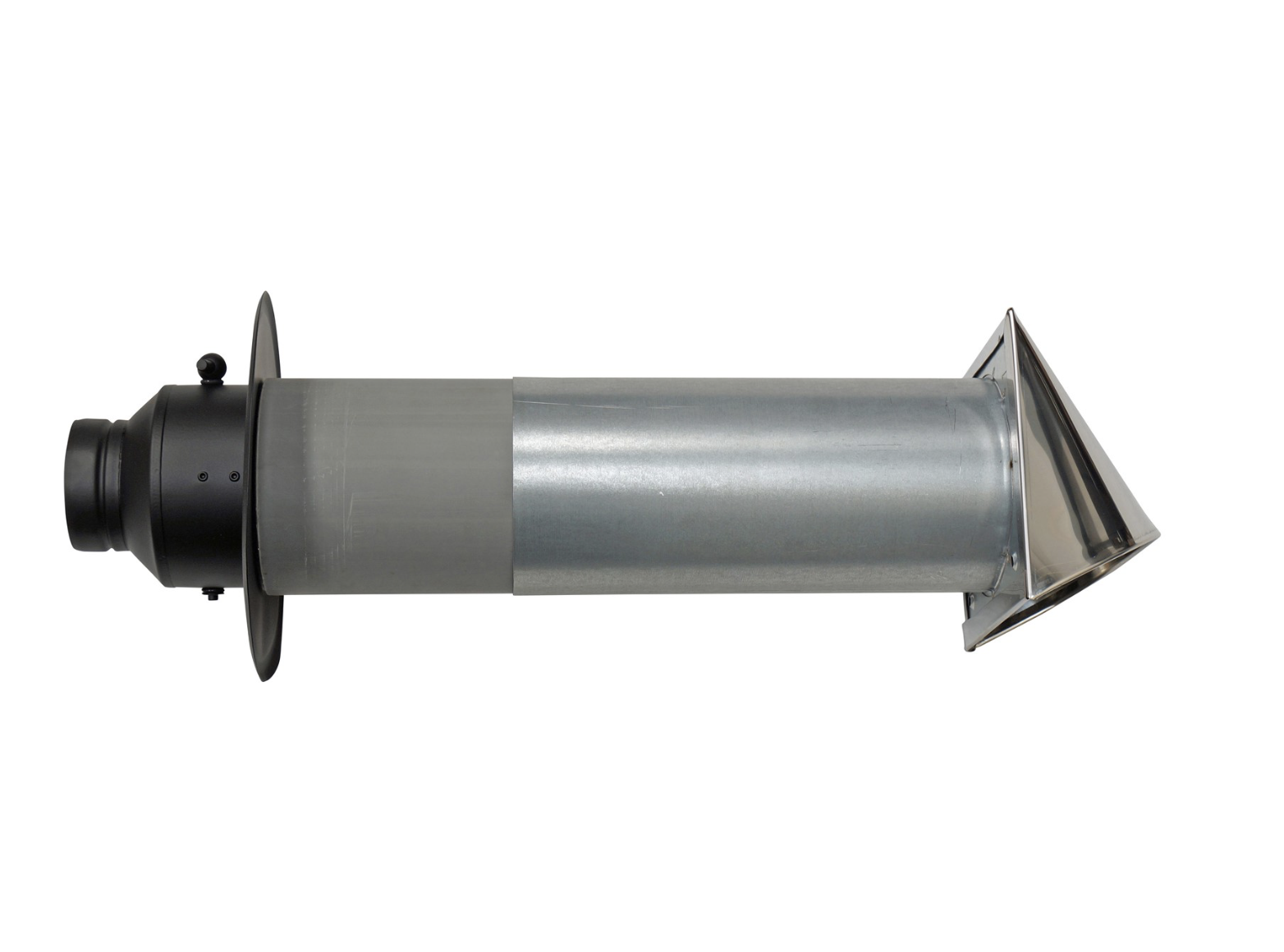

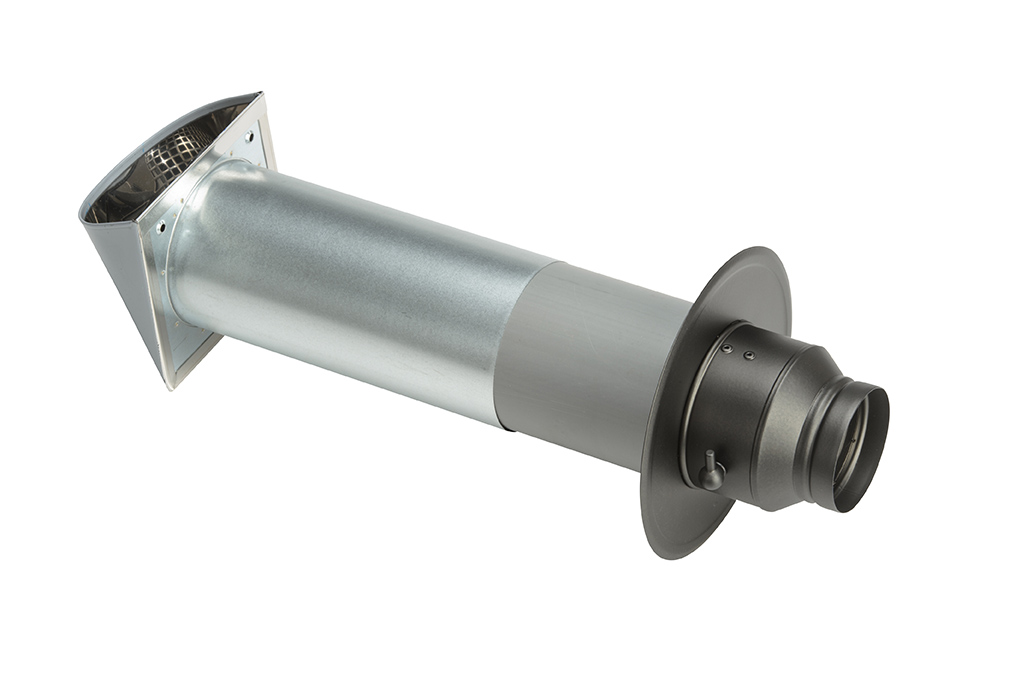

Verbrennungsluftsystem mit Einzelklappe
- mit Einzelklappe aus Edelstahl
- Wanddurchführung

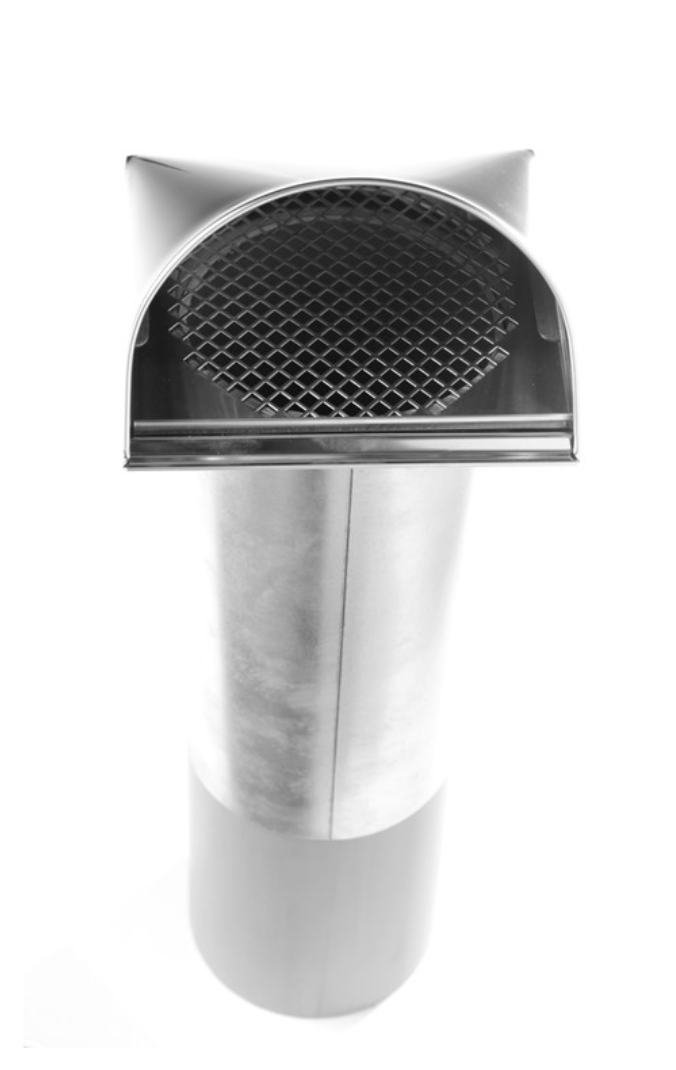

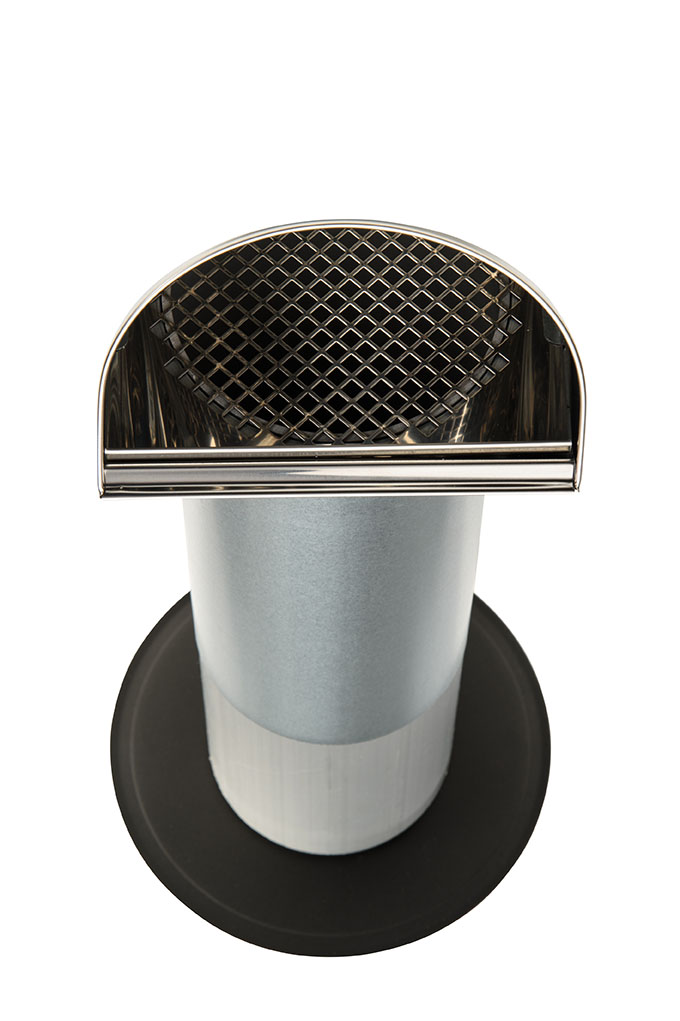

- Außenluftgitter

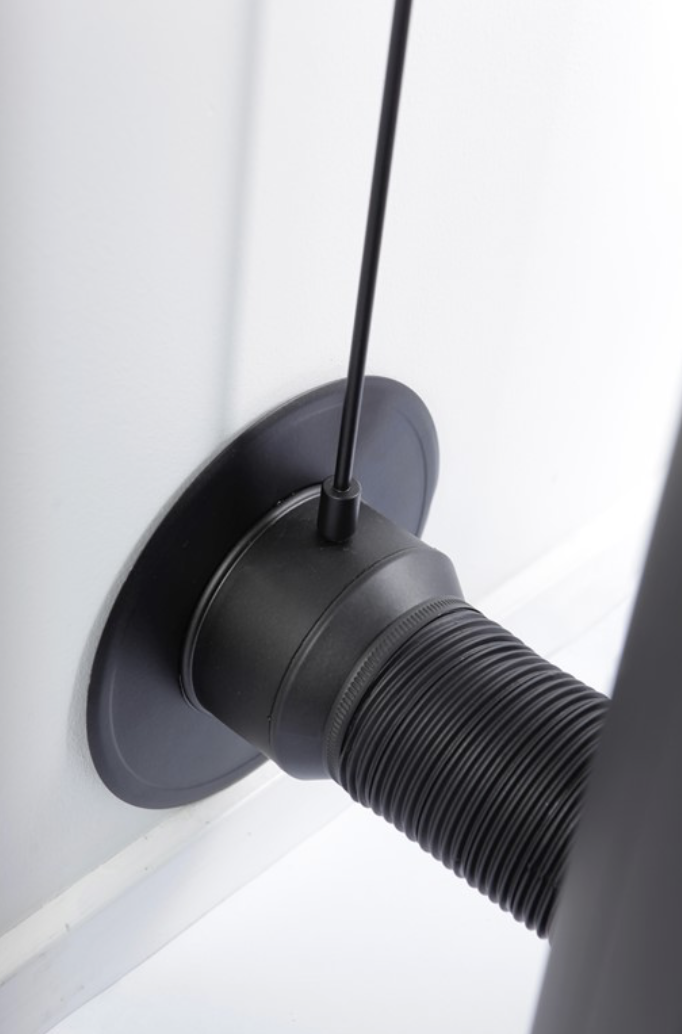

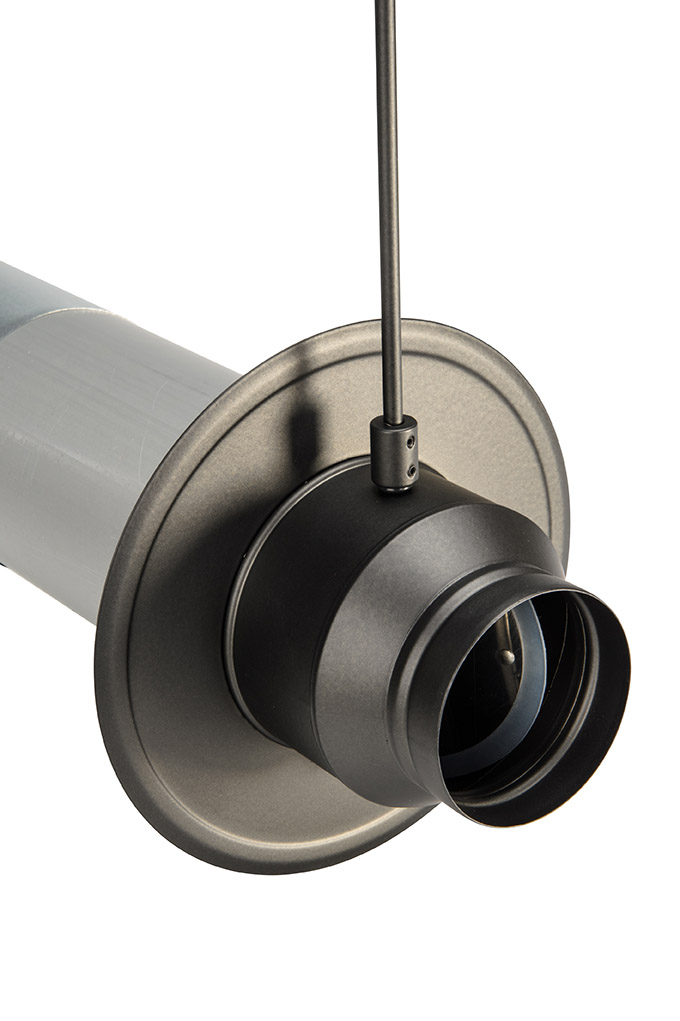

- Rosette
- Flexrohr
- Isolierung
- 2x Schlauchklemmen
Artikeldetails
| Marke: | Termatech |
| Maße (Höhe x ∅): | 390 x 80 mm |
| Durchmesser Anschluss: | 125 mm 100 mm 80 mm |
| Material Dämmung: | PU Schaum |
| Material: | Aluminium Edelstahl |
| Farbe: | schwarz |
| Unterkategorie: | System |
| Ausstattung: | Wanddurchführung Rosette Flexrohr Isolierung 2x Schlauchklemmen Außenluftgitter |
| Produktgruppe: | Verbrennungsluftzufuhr |
| Innendurchmesser: | 80 mm 100 mm 125 mm |
| PGA: | Installationsmaterial |
Lieferumfang
Verbrennungsluftset mit Einzelklappe
Fragen zum Produkt
Wie lang ist das Flexrohr?
Das Flexrohr ist 80cm lang.
Ich brauche die genauen Einbaumasse der Rosetten und das Kernloch. Haben sie technische Zeichnungen als PDF?
Es gibt leider weder eine bemaßte Zeichnung noch eine Montageanleitung.
Alles was erforderlich ist, ist eine Kernlochbohrung im Durchmesser 180 mm. Der Stutzen für Innen und das Gitter für Außen sind abnehmbar und das Rohr kürzbar.
Welchen Durchmesser muss die Bohrung, für die D=100mm Ausführung, in der Außenwand haben, damit die mitgelieferte Isolierung korrekt dichtet?
Unabhängig vom Durchmesser des Verbrennungsluftanschlusses muss die Bohrung stets einen Durchmesser von 180 mm haben.
Wie groß ist der Außendurchmesser der Wandduchführung bei dem 100 mm bzw. dem 125 mm Set?
Das Loch in der Wand sollte ca. 10-20 mm größer als der Außendurchmesser des Frischluftkanals sein.
Ist diese externe Luftzufuhr auch für eine Wandstärke von 41 cm geeignet?
Das Verbrennungsluftset kann bis zu einer Wandstärke von 60 cm verwendet werden.
Auf welches Mindestmaß lässt sich die Mauerdurchführung kürzen? Ist es auch für eine Wanddicke von 14 cm verwendbar?
Das Rohr kann bis ca. 10 cm gekürzt werden.
Für welche max. Mauerstärke ist die Durchführung geeignet?
Die max. Wandstärke beträgt 390 mm.
Wie heiß wird die Wanddurchführung bei Betrieb und welchen Abstand muss diese von brennbaren Materialen haben?
Die Verbrennungsluftklappe bekommt in der Regel überhaupt keine Temperatur des Ofens ab. Es gibt außerdem für im privaten Umfeld keine Abstandsvorschriften für die Luftversorgungsrohre außer der allgemeine Regel, dass sicher gestellt werden muss, dass an angrenzenden Bauteilen weniger als 85 °C anliegen.
