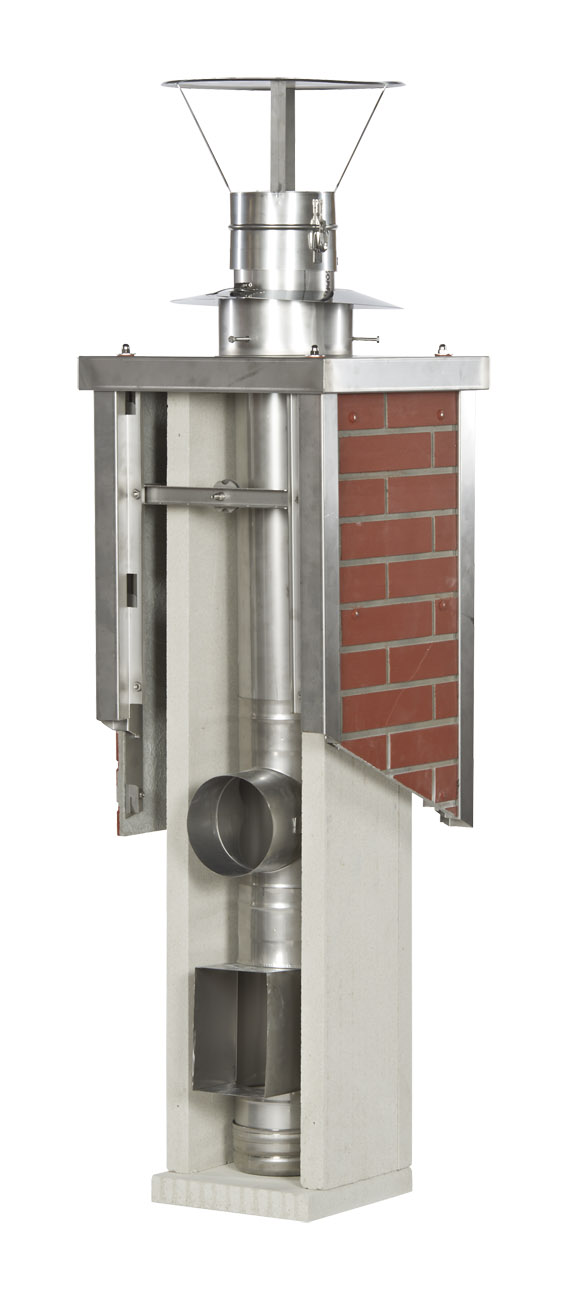

F90 Leichtbauschornstein - 3,2 m
- zugelassen für alle Regelfeuerstätten
- gefertigt gemäß DIN EN 1856-1
einzügiger F90- Leichtbauschornstein, Außenmaß 250 x 250 mm aus Silikat- Brandschutzplatten mit abnehmbaren Vorderplatten und einwandigen V4A-Edelstahleinsatz in verschiedenen Querschnitten (siehe oben) inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung, CE Zertifizierung und Typenschild.
Anwendungsbereiche
- für mehrgeschossige Häuser geeignet
- für Abgasleitung, Zuluftleitung, Installationsleitungen
- für alle Regelfeuerstätten zugelassen (mit Edelstahleinsatz)
- für Neubau oder Sanierung
- für horizontalen und vertikalen Einbau geeignet
Vorteile auf einen Blick
- F90 Klassifizierung lt. Feuerungsverordng. (Feuerwiderstandsdauer 90 min.)
- Leichtbauweise- i. d. R keine Fundamente erforderlich
- platzsparend Bauweise
- einfache Montage durch Trockenbauweise
- abnehmbare Vorderplatte für erleichterte Montage
- verschiedene Ausführungsvarianten über Dach
- Schachtverlauf beliebig an Ortsverhältnisse anpassbar
- Schachtelemente durch Edelstahlverbinder beliebig kürzbar
- Bearbeitung mit handelsüblichen Werkzeugen möglich (Stichsäge, Fuchsschwanz)
- hohe Verarbeitungsqualität
Höhe: | 3200 mm |
---|---|
Aufbau: | dreischalig (F90) |
Außenmaße (H x B): | 250 x 250 mm |
Betriebsweise: | Unterdruck, Überdruck |
Brandschutzklasse: | A1, F90 |
Brennstoff: | Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur |
DIN Norm: | EN 1856-1 |
Dichte: | 630 kg/m³ |
Dichtigkeit: | bis 40 Pa, bis 5000 Pa |
Edelstahlart: | V4A |
Frost-und Tauwechselbeständigkeit: | ja |
Garantie: | 10 Jahre Material-Garantie |
Gesamthöhe: | 3,2 m |
Gewicht pro Meter: | 28 kg |
Innenmaße: | 170 x 170 mm |
Kondensatbeständigkeit: | W (feucht) |
Korrosionswiderstand: | V2, V3 |
Material: | Edelstahl, Kalzium Silikat |
Materialnummer: | 14404 |
Materialstärke: | 0,6 mm, 1,0 mm auf Anfrage, 40 mm |
Mittlere Rauhigkeit: | 1,0 mm |
Muffentiefe: | 80 mm |
PGA: | Schornstein |
Produktgruppe: | Leichtbauschornstein Querschnitte 80-130 mm |
Querschnitt Innenrohr: | 80 mm, 100 mm, 113 mm, 120 mm, 130 mm |
Rußbrandbeständigkeit: | ja (bis 1000 °C Ausbrandtemperatur) |
Services: | Montageservice, Projektmappe |
System: | L90 Compact |
Temperaturklasse: | T200 (bis 200 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur) |
Unterkategorie: | F90 Leichtbauschornstein |
Verwendung: | F90 Leichtbauschacht |
Wärmedurchlasswiderstand: | 0,20 W/m²K, ≤ 0,12 W/m²K |
Zulassungen: | D-0036 CPD 90216 002/2004, P-MPA-E-07-010, P-MPA-E-07-024, VKF Schweiz, Z-7.4-3284, Z-7.4.3264, alle EU Staaten |
wirksame Höhe: | nach Festlegung Anschlusshöhe Feuerstätte |
F90-Schachtelemente
1x Bodenplatte
2x Längenelement 1200 mm (wirksame Länge: 1200 mm)
1x Längenelement 600 mm (wirksame Länge: 600 mm)
1x Längenelement 300 mm (wirksame Länge: 300 mm)
1x Wandbefestigungsband
1x Sparrenbefestigung
3x Edelstahl- Schachtverbinder
3x Kleber (je 1 kg)
Edelstahleinsatz
1x Kondensatschale mit oder ohne Kondensatablauf (entspr. Auswahl)
1x Prüföffnung (wirksame Länge: 276 mm)

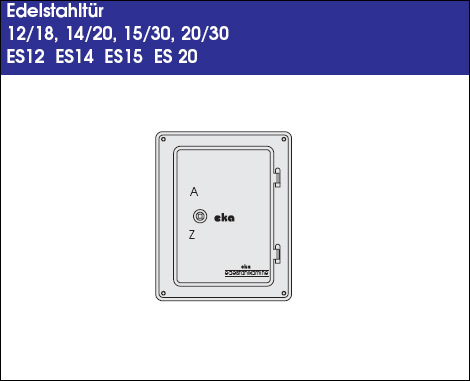

1x Edelstahltür (Maß: 120 x 180 mm)
1x Feuerungsstutzen 90 Grad mit Doppelwandfutter (wirksame Länge: 276 mm)
2x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)
1x Edelstahlrohr 1080 mm mit Abstandshalter (wirksame Länge: 1000 mm)
1x Edelstahlrohr 360 mm (wirksame Länge: 280 mm)
Lieferumfang entspr. optionaler Wahlmöglichkeiten
bei Auswahl "Schornsteinkopfeinfassung mit Dachdurchführung"
+ 1x Stülpkopfsystem in gewählter Ausführung
+ 1x Kamineinfassung in Edelstahl oder Kupfer
+ 1x Regenkragen in Edelstahl oder Kupfer
bei Auswahl "Schornsteinaufsatz doppelwandig"
+ 1x Adaper mit Befestigungsplatte für Bauartwechsel
+ 1x Anzahl Längenelemente entspr. der gewählten Höhe
+ 1x Sparrenbefestigung
+ 1x Dachdurchführung entspr. Dachneigung
+ 1x Regenkragen mit Dichtung
+ 1x Mündungsabschluss (mit Regenhaube- wenn gewählt)
+ 1x entpr. Anzahl Klemmbänder
bei Auswahl "Regenhaube"
+ 1x Regenhaube f. ein- od. doppelwandiges Rohr (abhängig v. Ausf. über Dach)
bei Auswahl "Wärmedämmung Innenrohr (optional)"
+ 3x Wärmedämmrohr 1000 mm, alukaschiert, 15 mm
Sonstiges
Inkl. Projektmappe mit allen wichtigen Dokumenten per Post
1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
