Edelstahlschornstein 14,2 m doppelwandig - eka complex D 25

Produktinformationen "Edelstahlschornstein 14,2 m doppelwandig - eka complex D 25"

Bestmögliche Verarbeitung hochwertiger Materialien – dafür steht die Marke eka. Durch seinen hochmodernen Maschinenpark ist der Marktführer für Edelstahlkamine in der Lage, langlebige Produkte mit ausgezeichneten Eigenschaften für den Kaminbau herzustellen. So überzeugt auch der Edelstahlschornstein doppelwandig 14,2 m eka complex D 25 durch seine hohe Verarbeitungsqualität. Das Schornsteinsystem besteht komplett aus lasergeschweißten Bauelementen. Dadurch sind diese nicht nur passgenau aufeinander abgestimmt, sondern können auch hohen Belastungen ausgesetzt werden. Dank der glatten Innenoberflächen ohne sichtbare Nähte können sich während des Heizvorgangs kaum Verbrennungsrückstände ablagern. Eine durchgehende Mineralfaserdämmung sorgt zudem für eine niedrige Oberflächentemperatur.

Die 25 mm dicke Wärmedämmung sitzt direkt hinter dem 0,6 mm starken Korpus aus hochwertigem V4A-Edelstahl. Dabei ist der Außenkamin für Abgastemperaturen bis zu 600 °C zugelassen. Andere Produkte sind hier meist auf 400 °C beschränkt. Außerdem ist das universelle Schornsteinsystem für alle Regelfeuerstätten einsetzbar. Sie können Ihren Kamin also mit Steinkohle, Braunkohle, Schweröl, Heizöl, Erdgas, Flüssiggas, Hackschnitzel, Holz, Pellets, Koks und Kerosin befeuern. Dabei ist der russbrandbeständige Edelstahlkamin selbstverständlich TÜV-geprüft und erfüllt alle erforderlichen Sicherheitsstandards. Wählen Sie ganz einfach die passende Ausführung für Ihren Edelstahlschornstein aus! Unsere Konfigurationsmaske gibt Ihnen zahlreiche Auswahlmöglichkeiten. So können Sie beispielsweise einen für Ihr System kompatiblen Innendurchmesser wählen. Hier stehen Ihnen u.a. die gängigen Größen 130, 150, 180 und 200 mm zur Verfügung. Optional lässt sich auch die Farbe anpassen. Ihrer Bestellung auf CAFIRO.de legen wir den Bauteilen selbstverständlich auch Typenschild, Querschnittsberechnung (auf Anforderung) und Montageanleitung bei. So können Sie direkt mit dem Aufbau beginnen. Die passgenauen Elemente lassen sich einfach und stabil an den 80 mm tiefen Einsteckvorrichtungen zusammenstecken. Zur Befestigung des Edelstahlkamins brauchen Sie nicht mehr als handelsübliches Werkzeug und die mitgelieferten Klemmbänder mit Schnellverschluss. Ab dem letzten Wandhalter ist der Edelstahlschornstein sogar bis zu 3 m freitragend.

Der Edelstahlschornstein 14,2 m doppelwandig eka complex D 25 im Überblick

zugelassen für alle Regelfeuerstätten
gefertigt gemäß DIN EN 1856-1
TÜV geprüft
CE zertifiziert
hochwertiges V4A- Edelstahlmaterial
Materialstärke 0,6 mm für Innen- und Außenschale
handmontierte, durchgängige Mineralfaserdämmung
25 mm Wärmedämmung
wählbare Querschnitte 113 mm - 400 mm
lasergeschweißte Elemente
niedrige Oberflächentemperatur
bis 600 °C Abgastemperatur zugelassen
russbrandbeständig
minimale Ablagerung von Verbrennungsrückständen
frei tragend (ohne Wärmedämmung) bis 3 m
individuell anpassbar
inklusive aller Formteile (siehe Lieferumfang)

Höhe:	14200 mm
Aufbau:	doppelwandig
Betriebsweise:	Unterdruck, Überdruck
Brennstoff:	Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur
DIN Norm:	EN 1856-1
Dichtigkeit:	bis 40 Pa, bis 5000 Pa
Durchmesser:	113 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm
Edelstahlart:	V2A, V4A
Farbe:	Edelstahl
Frost-und Tauwechselbeständigkeit:	ja
Garantie:	10 Jahre Material-Garantie
Gesamthöhe:	14,2 m
Kondensatbeständigkeit:	W (feucht)
Korrosionswiderstand:	V2, V3
Material:	Edelstahl
Materialnummer:	1.4301, 1.4404
Materialstärke:	0,6 mm, 1,0 mm auf Anfrage
Mittlere Rauhigkeit:	1,0 mm
Muffentiefe:	80 mm
Oberfläche:	glänzend
PGA:	Schornstein
Rußbrandbeständigkeit:	ja (bis 1000 °C Ausbrandtemperatur)
Services:	Montageservice, Projektmappe
System:	DW complex D 25
Temperaturklasse:	T160 (bis 160 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur)
Unterkategorie:	Standardsystem
Verwendung:	Außenwandschornstein
Wärmedurchlasswiderstand:	≤ 0,44 W/m²K
Wärmedämmung:	25 mm Mineralfaserwolle
Zulassungen:	D-0036 CPD 90216 002/2004, D-0036 CPD 90216 003/2004, D-0036 CPD 90216 006/2004, VKF Schweiz, alle EU Staaten
wirksame Höhe:	ca. 13,5 m

Downloads "Edelstahlschornstein 14,2 m doppelwandig - eka complex D 25"

Lieferumfang "Edelstahlschornstein 14,2 m doppelwandig - eka complex D 25"

Bauteile

1x Wandkonsole (Wandabstand entsprechend Auswahl/ bei Auswahl Bodenmontage: ohne)
1x Konsolplatte mit Kondensatablauf (bei Auswahl Bodenmontage: mit Sockel 60 mm hoch)
1x Prüföffnung (wirksame Länge: 520 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 520 mm)
13x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)

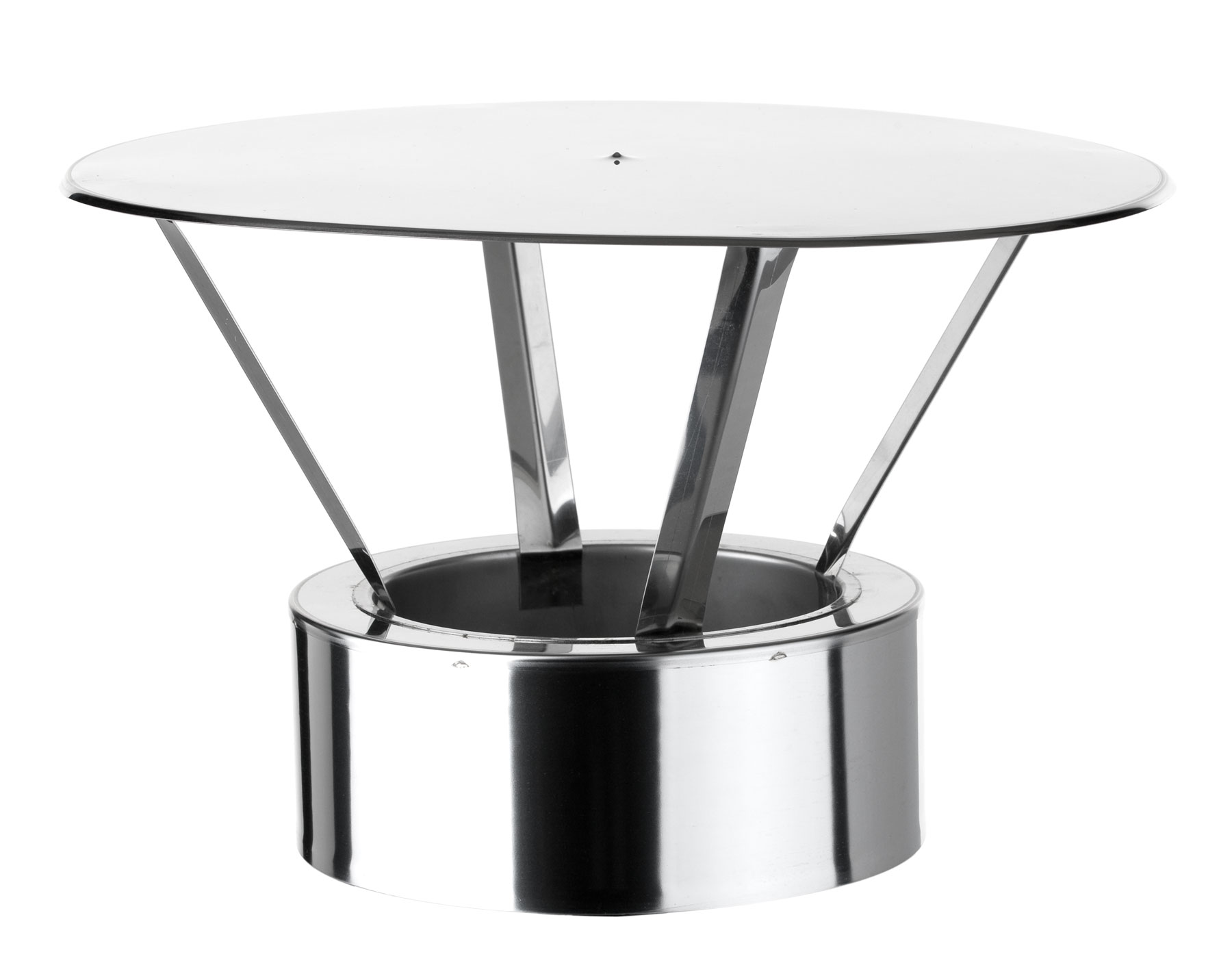

1x Mündungsabschluss oder Regenhaube (entsprechend Auswahl)
4x Wandhalter (Wandabstand entsprechend Auswahl)
15x Klemmringe
1x Wandrosette (Regenkragen)

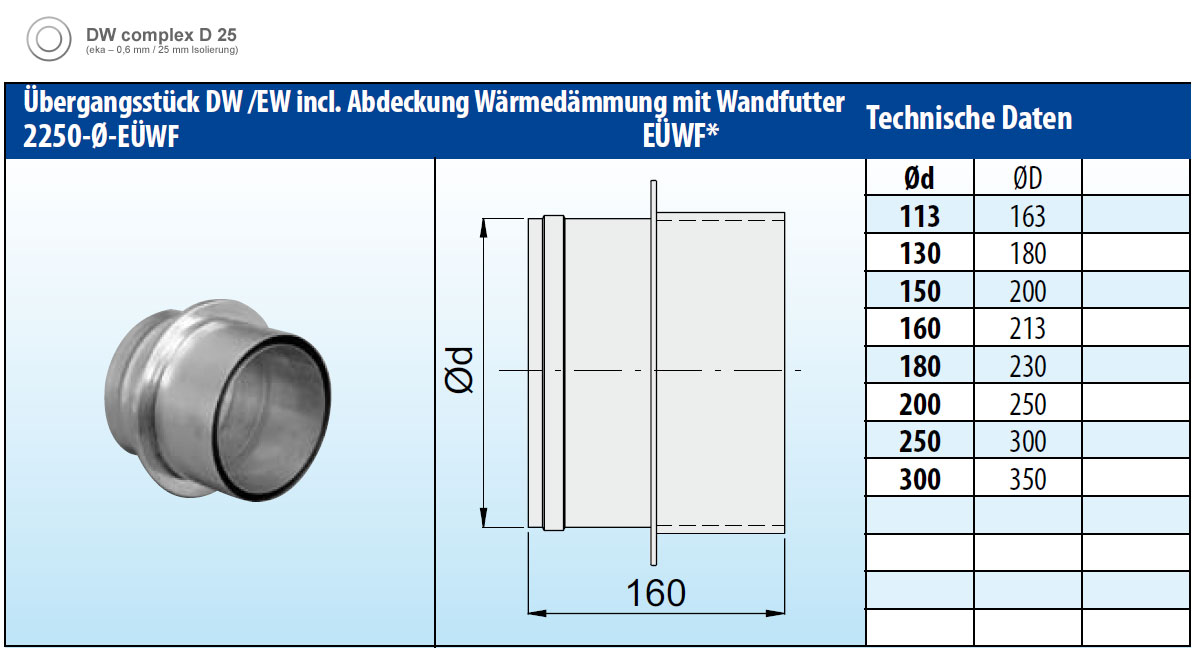

1x Übergang doppelwandig auf einwandig (entspr. Ø Anschluss Feuerstätte)
1x Längenelement f. Wanddurchführung (Länge entspr. Auswahl)

Auswahl "mit 2. Reinigungsöffnung"

+ 1x Prüföffnung

Auswahl "mit 2. Feuerungsanschluss"

+ 1x Feuerungsstutzen 90°
+ 1x Übergang doppelwandig auf einwandig
+ 1x Wandrosette (Regenkragen)
+ 1x Längenelement für Wanddurchführung (Länge entspr. Auswahl)
+ 1x Klemmband

Inkl. Projektmappe mit allen wichtigen Dokumenten per Post

1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
