Edelstahlschornstein 12,2 m doppelwandig - eka complex D 25

Produktinformationen "Edelstahlschornstein 12,2 m doppelwandig - eka complex D 25"

Das vielseitige Schornsteinsystem ist für alle Regelfeuerstätten einsetzbar. Die Befeuerungsarten Braunkohle, Heizöl, Schweröl, Erdgas, Flüssiggas, Koks, Holz, Pellets, Hackschnitzel, Steinkohle, und Kerosin sind allesamt bis zu 600 °C zugelassen. Damit ist der Außenwandschornstein von eka einer der wenigen, der auch für Temperaturen über den gängigen 400 °C verwendet werden darf. Auch in puncto Verarbeitung kann das TÜV-geprüfte Kaminsystem aus deutscher Fertigung voll überzeugen. Bei der Herstellung des Edelstahlschornsteins kommen ausschließlich hochwertige Materialien und modernste Technik zum Einsatz. So besteht der gesamte Korpus aus bestem V4A-Edelstahl.

Das 0,6 mm starke Material ist lasergeschweißt und kann so auch hohen Belastungen ausgesetzt werden. Zudem lagern sich dank der glatten Innenoberflächen nur wenige Verbrennungsrückstände ab. Damit sich die Oberfläche des russbrandbeständigen Kamins nur geringfügig erhitzt, sind alle Bauelemente mit einer 25 mm dicken Mineralfaserdämmung ausgestattet.

Je nach Bedarf und Wunsch lässt sich der Edelstahlkamin individuell anpassen. So können Sie beispielsweise aus einer Vielzahl von Innendurchmessern den passenden für sich wählen. Hier bieten wir neben den gängigen Größen 130, 150, 180 und 200 mm auch noch weitere Durchmesser an. Bei der Bestellung sind zusätzlich Typenschild, Querschnittberechnung (auf Anforderung) und Montageanleitung beigelegt. Um die einzelnen Elemente miteinander zu verbinden, müssen Sie diese lediglich zusammenstecken und mit den Klemmbändern mit Schnellverschluss befestigen. Alles was Sie hierfür brauchen ist handelsübliches Werkzeug. Durch die großzügigen Einstecktiefen von 80 mm ist der Edelstahlschornstein ab dem letzten Wandhalter sogar bis zu 3 m freitragend.

Der Edelstahlschornstein 12,2 m doppelwandig eka complex D 25 im Überblick:

zugelassen für alle Regelfeuerstätten
gefertigt gemäß DIN EN 1856-1
TÜV geprüft
CE zertifiziert
hochwertiges V4A- Edelstahlmaterial
Materialstärke 0,6 mm für Innen- und Außenschale
handmontierte, durchgängige Mineralfaserdämmung
25 mm Wärmedämmung
wählbare Querschnitte 113 mm - 400 mm
lasergeschweißte Elemente
niedrige Oberflächentemperatur
bis 600 °C Abgastemperatur zugelassen
russbrandbeständig
minimale Ablagerung von Verbrennungsrückständen
frei tragend (ohne Wärmedämmung) bis 3 m
individuell anpassbar
inklusive aller Formteile (siehe Lieferumfang)

Höhe:	12200 mm
Aufbau:	doppelwandig
Betriebsweise:	Unterdruck, Überdruck
Brennstoff:	Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur
DIN Norm:	EN 1856-1
Dichtigkeit:	bis 40 Pa, bis 5000 Pa
Durchmesser:	113 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm
Edelstahlart:	V2A, V4A
Farbe:	Edelstahl
Frost-und Tauwechselbeständigkeit:	ja
Garantie:	10 Jahre Material-Garantie
Gesamthöhe:	12,2 m
Kondensatbeständigkeit:	W (feucht)
Korrosionswiderstand:	V2, V3
Material:	Edelstahl
Materialnummer:	1.4301, 1.4404
Materialstärke:	0,6 mm, 1,0 mm auf Anfrage
Mittlere Rauhigkeit:	1,0 mm
Muffentiefe:	80 mm
Oberfläche:	glänzend
PGA:	Schornstein
Rußbrandbeständigkeit:	ja (bis 1000 °C Ausbrandtemperatur)
Services:	Montageservice, Projektmappe
System:	DW complex D 25
Temperaturklasse:	T160 (bis 160 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur)
Unterkategorie:	Standardsystem
Verwendung:	Außenwandschornstein
Wärmedurchlasswiderstand:	≤ 0,44 W/m²K
Wärmedämmung:	25 mm Mineralfaserwolle
Zulassungen:	D-0036 CPD 90216 002/2004, D-0036 CPD 90216 003/2004, D-0036 CPD 90216 006/2004, VKF Schweiz, alle EU Staaten
wirksame Höhe:	ca. 11,5 m

Downloads "Edelstahlschornstein 12,2 m doppelwandig - eka complex D 25"

Lieferumfang "Edelstahlschornstein 12,2 m doppelwandig - eka complex D 25"

Bauteile

1x Wandkonsole (Wandabstand entsprechend Auswahl/ bei Auswahl Bodenmontage: ohne)
1x Konsolplatte mit Kondensatablauf (bei Auswahl Bodenmontage: mit Sockel 60 mm hoch)
1x Prüföffnung (wirksame Länge: 520 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 520 mm)

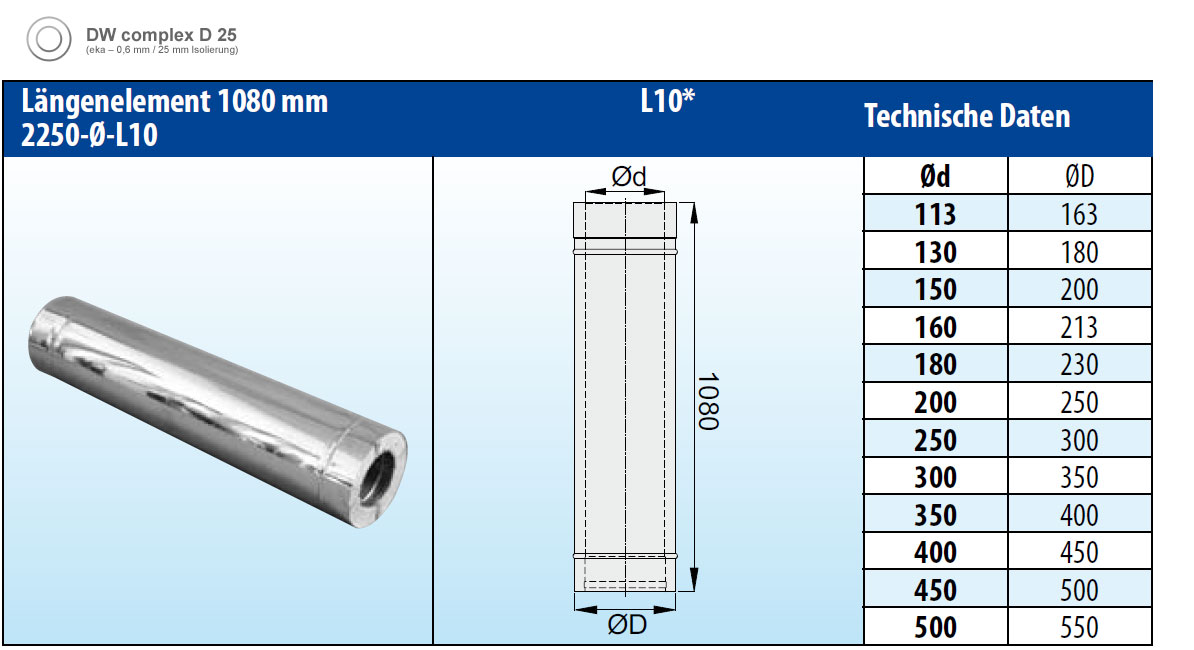

11x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)
1x Mündungsabschluss oder Regenhaube (entsprechend Auswahl)
4x Wandhalter (Wandabstand entsprechend Auswahl)
13x Klemmringe
1x Wandrosette (Regenkragen)
1x Übergang doppelwandig auf einwandig (entspr. Ø Anschluss Feuerstätte)
1x Längenelement f. Wanddurchführung (Länge entspr. Auswahl)

Auswahl "mit 2. Reinigungsöffnung"

+ 1x Prüföffnung

Auswahl "mit 2. Feuerungsanschluss"

+ 1x Feuerungsstutzen 90°
+ 1x Übergang doppelwandig auf einwandig
+ 1x Wandrosette (Regenkragen)
+ 1x Längenelement für Wanddurchführung (Länge entspr. Auswahl)
+ 1x Klemmband

Inkl. Projektmappe mit allen wichtigen Dokumenten per Post

1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
