Edelstahlschornstein 11,2 m doppelwandig - eka complex D 25
Sie suchen den perfekten Schornstein für Ihr Zuhause? Dann liegen Sie bei den hochwertigen Kaminen von eka genau richtig! Der doppelwandige Außenschornstein von eka genügt dank ausgezeichneter Verarbeitung selbst höchsten Ansprüchen. In der Herstellung des Kamins kommen ausschließlich beste Materialien zum Einsatz.
So bildet 0,6 mm starker V4A-Edelstahl den Korpus des Schornsteinsystems. Dieser besteht aus einzelnen, lasergeschweißten Bauelementen, die allesamt passgenau aufeinander abgestimmt sind. Ermöglicht wird diese punktgenaue und hochwertige Verarbeitung durch den hochmodernen Maschinenpark der eka edelstahlkamine gmbh. Doch nicht nur hier zeigt der Hersteller warum er der Marktführer im Bereich Edelstahlschornsteine ist. Während die meisten anderen Edelstahlkamine nur bis zu 400 °C verwendet werden können, ist das Schornsteinsystem von eka für alle Regelfeuerstätten bis zu 600 °C geeignet.
Das heißt, Sie können Ihren Kamin mit Erdgas, Flüssiggas, Schweröl, Heizöl, Kerosin, Steinkohle, Braunkohle, Holz, Hackschnitzel, Koks oder Pellets befeuern. Damit sich die äußere Edelstahloberfläche während des Heizbetriebs nur minimal erhitzt, sind alle Rohre durchgehend mit einer 25 mm dicken Mineralfaserdämmung ausgestattet. Durch die glatten Innenoberflächen der Bauelemente lagern sich dabei kaum Verbrennungsrückstände im Inneren ab. Auch in puncto Sicherheit erfüllt der TÜV-geprüfte und russbrandbeständige Edelstahlschornstein alle erforderlichen Standards.
Alles was Sie für die Montage Ihres Edelstahlschornsteins benötigen sind die mitgelieferten Klemmbänder mit Schnellverschluss und handelsübliches Werkzeug. Die Einstecktiefen mit 80 mm sind dabei tief genug, um für zuverlässigen Halt zu sorgen. Ab dem letzten Wandhalter ist der Schornstein bis zu 3 m freitragend. Neben einer Montageanleitung sind auch eine Querschnittberechnung (auf Anforderung) und das Typenschild dem Edelstahlkamin beigelegt. Auch bei individuellen Anpassungen stehen Ihnen mehrere Möglichkeiten offen. So kann z. B. der Innendurchmesser frei gewählt werden.
Der Edelstahlschornstein 11,2 m doppelwandig eka complex D 25 im Überblick
- zugelassen für alle Regelfeuerstätten
- gefertigt gemäß DIN EN 1856-1
- TÜV geprüft
- CE zertifiziert
- hochwertiges V4A- Edelstahlmaterial
- Materialstärke 0,6 mm für Innen- und Außenschale
- handmontierte, durchgängige Mineralfaserdämmung
- 25 mm Wärmedämmung
- wählbare Querschnitte 113 mm - 400 mm
- lasergeschweißte Elemente
- niedrige Oberflächentemperatur
- bis 600 °C Abgastemperatur zugelassen
- russbrandbeständig
- minimale Ablagerung von Verbrennungsrückständen
- frei tragend (ohne Wärmedämmung) bis 3 m
- individuell anpassbar
- inklusive aller Formteile (siehe Lieferumfang)
| Höhe: | 11200 mm |
|---|---|
| Aufbau: | doppelwandig |
| Betriebsweise: | Unterdruck, Überdruck |
| Brennstoff: | Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur |
| DIN Norm: | EN 1856-1 |
| Dichtigkeit: | bis 40 Pa, bis 5000 Pa |
| Durchmesser: | 113 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm |
| Edelstahlart: | V2A, V4A |
| Farbe: | Edelstahl |
| Frost-und Tauwechselbeständigkeit: | ja |
| Garantie: | 10 Jahre Material-Garantie |
| Gesamthöhe: | 11,2 m |
| Kondensatbeständigkeit: | W (feucht) |
| Korrosionswiderstand: | V2, V3 |
| Material: | Edelstahl |
| Materialnummer: | 1.4301, 1.4404 |
| Materialstärke: | 0,6 mm, 1,0 mm auf Anfrage |
| Mittlere Rauhigkeit: | 1,0 mm |
| Muffentiefe: | 80 mm |
| Oberfläche: | glänzend |
| PGA: | Schornstein |
| Rußbrandbeständigkeit: | ja (bis 1000 °C Ausbrandtemperatur) |
| Services: | Montageservice, Projektmappe |
| System: | DW complex D 25 |
| Temperaturklasse: | T160 (bis 160 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur) |
| Unterkategorie: | Standardsystem |
| Verwendung: | Außenwandschornstein |
| Wärmedurchlasswiderstand: | ≤ 0,44 W/m²K |
| Wärmedämmung: | 25 mm Mineralfaserwolle |
| Zulassungen: | D-0036 CPD 90216 002/2004, D-0036 CPD 90216 003/2004, D-0036 CPD 90216 006/2004, VKF Schweiz, alle EU Staaten |
| wirksame Höhe: | ca. 10,5 m |
- Download Eka_complex-D25_Systembeschreibung_de
- Download Eka_complex-D25-Zulassung-Schweiz_druckdicht_14723_de
- Download Eka_complex-D25-Zulassung-Schweiz_FU_11219_de
- Download Eka_complex-D25_CE-Zertifizierung_druckdicht_0036-CPD-90216-003-2004_de
- Download Eka_complex-D25_CE-Zertifizierung_FU_0036-CPD-90216-006-2004_de
- Download Eka_complex-D25_Montageanleitung-Webversion_de
Bauteile
1x Wandkonsole (Wandabstand entsprechend Auswahl/ bei Auswahl Bodenmontage: ohne)
1x Konsolplatte mit Kondensatablauf (bei Auswahl Bodenmontage: mit Sockel 60 mm hoch)
1x Prüföffnung (wirksame Länge: 520 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 520 mm)
10x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)

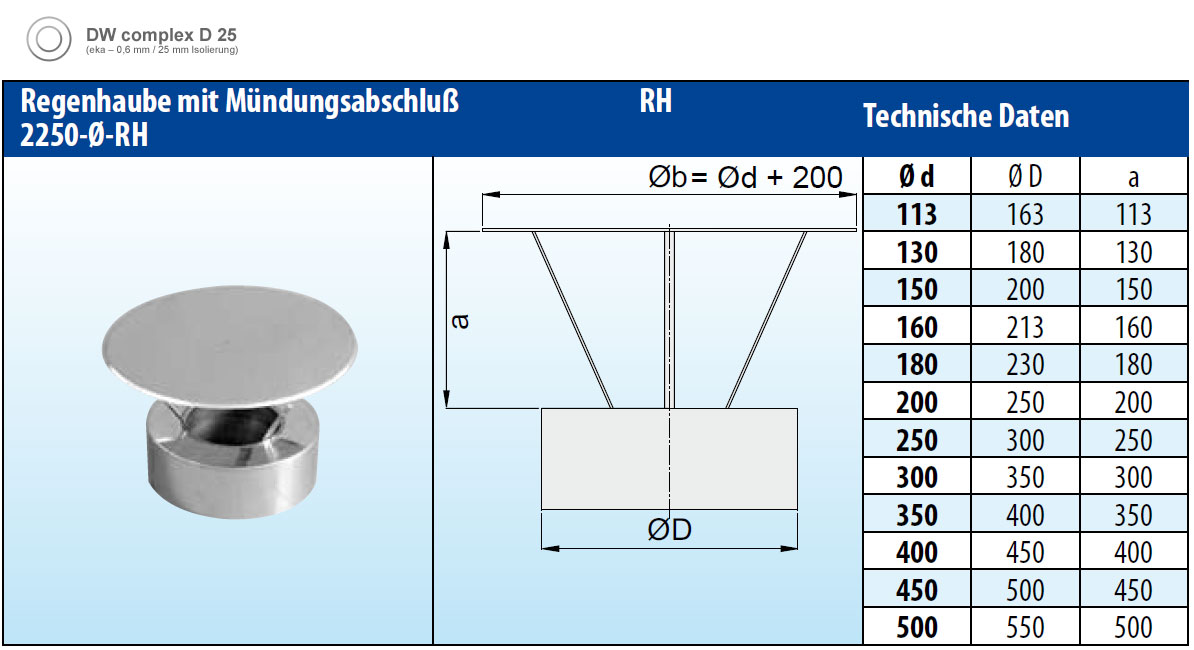

1x Mündungsabschluss oder Regenhaube (entsprechend Auswahl)
3x Wandhalter (Wandabstand entsprechend Auswahl)
12x Klemmringe
1x Wandrosette (Regenkragen)
1x Übergang doppelwandig auf einwandig (entspr. Ø Anschluss Feuerstätte)
1x Längenelement f. Wanddurchführung (Länge entspr. Auswahl)
Auswahl "mit 2. Reinigungsöffnung"
+ 1x Prüföffnung
Auswahl "mit 2. Feuerungsanschluss"
+ 1x Feuerungsstutzen 90°
+ 1x Übergang doppelwandig auf einwandig
+ 1x Wandrosette (Regenkragen)
+ 1x Längenelement für Wanddurchführung (Länge entspr. Auswahl)
+ 1x Klemmband
Inkl. Projektmappe mit allen wichtigen Dokumenten per Post:
1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
