F90 Leichtbauschornstein 4,2 m mit V4A-Edelstahl NW 140-160 mm - eka L90 Compact

Vorschau: F90 Leichtbauschornstein 4,2 m mit V4A-Edelstahl NW 140-160 mm - eka L90 Compact

Artikelnummer

SMF90E4140

Gewicht

145,26 kg

F90 Leichtbauschornstein 4,2 m mit V4A-Edelstahl NW 140-160 mm - eka L90 Compact

Lieferzeit 2-3 Wochen, Lieferung per Spedition

Set

994,06 €

Zur Konfiguration

» VERSANDKOSTEN » ZAHLUNGSARTEN

Konfiguration

Ausführung

reset

Schornsteinkopfeinfassung

reset

Schornsteinaufsatz doppelwandig

reset

Wärmedämmung

reset

Kondensatschale

reset

Mündungsabschluss

reset

Durchmesser Anschluss

reset

spezifisches Zubehör

Artikelbeschreibung

F90 Leichtbauschornstein - 4,2 m

zugelassen für alle Regelfeuerstätten
gefertigt gemäß DIN EN 1856-1

einzügiger F90- Leichtbauschornstein, Außenmaß 280 x 280 mm aus Silikat- Brandschutzplatten mit abnehmbaren Vorderplatten und einwandigen V4A-Edelstahleinsatz in verschiedenen Querschnitten (siehe oben) inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung, CE Zertifizierung und Typenschild.

Anwendungsbereiche

für mehrgeschossige Häuser geeignet
für Abgasleitung, Zuluftleitung, Installationsleitungen
für alle Regelfeuerstätten zugelassen (mit Edelstahleinsatz)
für Neubau oder Sanierung
für horizontalen und vertikalen Einbau geeignet

Vorteile auf einen Blick

F90 Klassifizierung lt. Feuerungsverordng. (Feuerwiderstandsdauer 90 min.)
Leichtbauweise- i. d. R keine Fundamente erforderlich
platzsparend Bauweise
einfache Montage durch Trockenbauweise
abnehmbare Vorderplatte für erleichterte Montage
verschiedene Ausführungsvarianten über Dach
Schachtverlauf beliebig an Ortsverhältnisse anpassbar
Schachtelemente durch Edelstahlverbinder beliebig kürzbar
Bearbeitung mit handelsüblichen Werkzeugen möglich (Stichsäge, Fuchsschwanz)
hohe Verarbeitungsqualität

Projektvideos

Artikeldetails

Marke:	eka
Maße (Höhe x ∅):	4200 x 140 mm
Zulassungen:	P-MPA-E-07-024 VKF Schweiz D-0036 CPD 90216 002/2004 alle EU Staaten Z-7.4-3284 P-MPA-E-07-010 Z-7.4.3264
Verwendung:	F90 Leichtbauschacht
Außenmaße (H x B):	280 x 280 mm
Brennstoff:	Flüssiggas feste Brennstoffe Öl- Gas Niedertemperatur Pellet Hackschnitzel Erdgas Koks Kerosin Steinkohle Holz Schweröl Heizöl Braunkohlebriketts
Gesamthöhe:	4,2 m
wirksame Höhe:	nach Festlegung Anschlusshöhe Feuerstätte
Edelstahlart:	V4A
Betriebsweise:	Unterdruck Überdruck
Muffentiefe:	80 mm
Temperaturklasse:	T600 (bis 600 °C Abgastemperatur) T200 (bis 200 °C Abgastemperatur)
Rußbrandbeständigkeit:	ja (bis 1000 °C Ausbrandtemperatur)
Dichtigkeit:	bis 40 Pa bis 5000 Pa
Kondensatbeständigkeit:	W (feucht)
Korrosionswiderstand:	V3 V2
Mittlere Rauhigkeit:	1,0 mm
Wärmedurchlasswiderstand:	≤ 0,12 W/m²K 0,20 W/m²K
Frost-und Tauwechselbeständigkeit:	ja
Gewicht pro Meter:	32 kg
Materialstärke:	40 mm 0,6 mm 1,0 mm auf Anfrage
Innenmaße:	200 x 200 mm
PGA:	Schornstein
Unterkategorie:	F90 Leichtbauschornstein
System:	L90 Compact
Aufbau:	dreischalig (F90)
Brandschutzklasse:	A1 F90
Materialnummer:	14404
Dichte:	630 kg/m³
Material:	Edelstahl Kalzium Silikat
Querschnitt Innenrohr:	160 mm 150 mm 140 mm
DIN Norm:	EN 1856-1
Services:	Montageservice Projektmappe
Garantie:	10 Jahre Material-Garantie

Lieferumfang

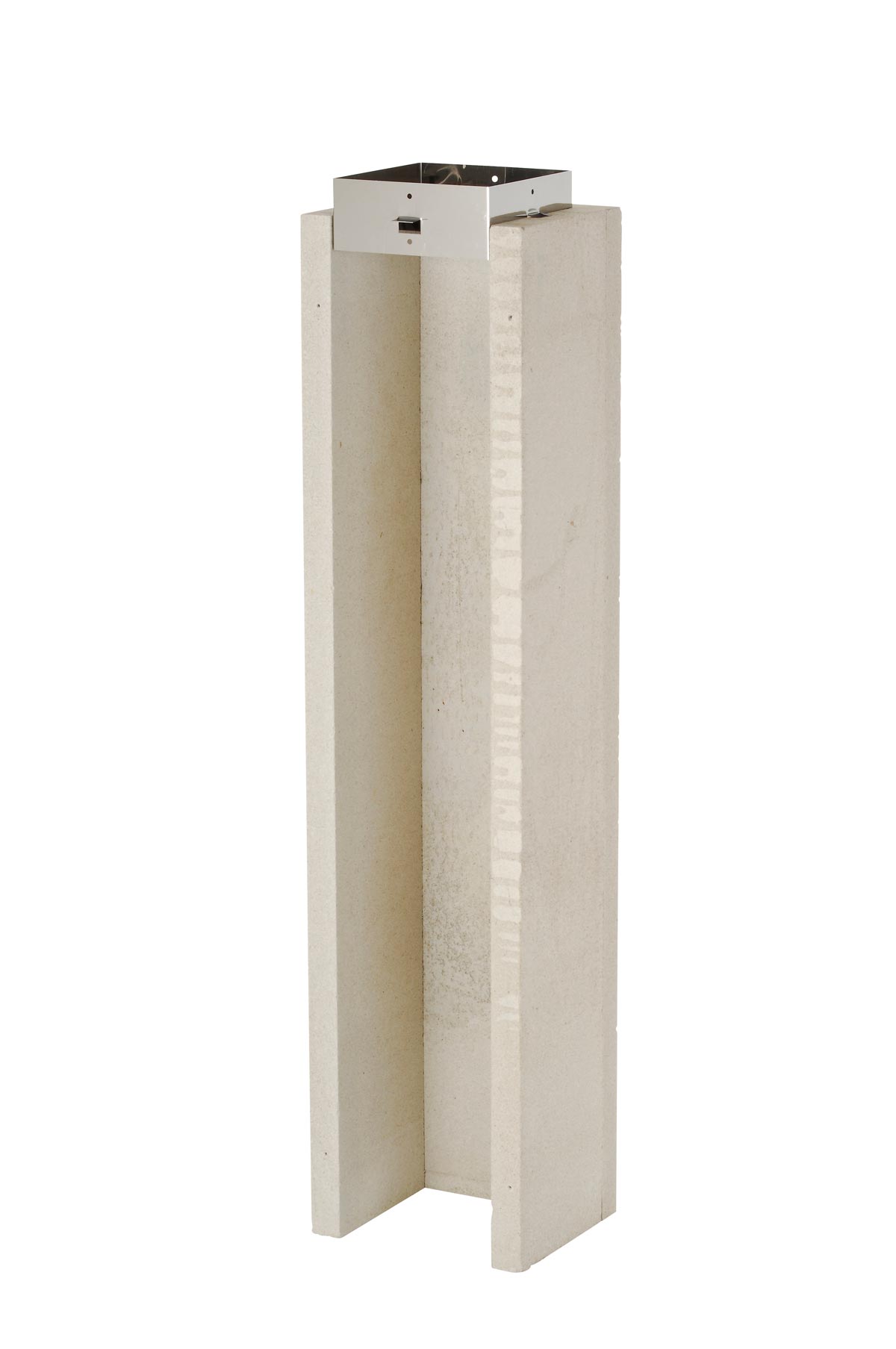

F90-Schachtelemente

1x Bodenplatte
3x Längenelement 1200 mm (wirksame Länge: 1200 mm)
1x Längenelement 600 mm (wirksame Länge: 600 mm)
1x Wandbefestigungsband
1x Sparrenbefestigung
3x Edelstahl- Schachtverbinder
3x Kleber (je 1 kg)
1x Schornsteinkopfeinfassung oder Schornsteinaufsatz doppelwandig (entsprechend Auswahl)

Edelstahleinsatz

1x Kondensatschale mit oder ohne Kondensatablauf (entspr. Auswahl)
1x Prüföffnung (wirksame Länge: 276 mm)

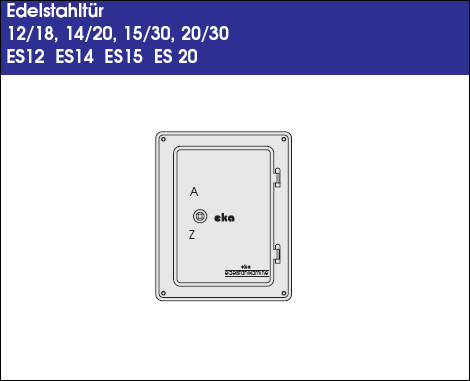

1x Edelstahltür (Maß: 120 x 180 mm)
1x Feuerungsstutzen 90 Grad mit Doppelwandfutter (wirksame Länge: 276 mm)
2x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)
1x Edelstahlrohr 1080 mm mit Abstandshalter (wirksame Länge: 1000 mm)
1x Edelstahlrohr 540 mm (wirksame Länge: 460 mm)
1x Edelstahlrohr 360 mm (wirksame Länge: 280 mm)

Lieferumfang entspr. optionaler Wahlmöglichkeiten

bei Auswahl "Schornsteinkopfeinfassung mit Dachdurchführung"

+ 1x Stülpkopfsystem in gewählter Ausführung
+ 1x Kamineinfassung in Edelstahl oder Kupfer
+ 1x Regenhaube in Edelstahl oder Kupfer

bei Auswahl "Schornsteinaufsatz doppelwandig"

+ 1x Adaper mit Befestigungsplatte für Bauartwechsel
+ 1x Anzahl Längenelemente entspr. der gewählten Höhe
+ 1x Sparrenbefestigung
+ 1x Dachdurchführung entspr. Dachneigung
+ 1x Regenkragen mit Dichtung
+ 1x Mündungsabschluss (mit Regenhaube- wenn gewählt)
+ 1x entpr. Anzahl Klemmbänder

bei Auswahl "Regenhaube"

+ 1x Regenhaube f. ein- od. doppelwandiges Rohr (abhängig v. Ausf. über Dach)

bei Auswahl "Wärmedämmung Innenrohr (optional)"

+ 4x Wärmedämmrohr 1000 mm, alukaschiert, 15 mm

Sonstiges

Inkl. Projektmappe mit allen wichtigen Dokumenten per Post

1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)

Download

Fragen zum Produkt

Gibt es die Möglichkeit ein solches Kamin-Leichtbausystem selber zu verkleiden? Wenn ich es richtig sehe ist wenn man ein Stülpkopfsystem wählt der Leichtbaukamin komplett durchgezogen.

Es ist durchaus möglich den Leichtbauschornstein auch bauseits zu verkleiden und sowohl auf den Stülpkopf als auch auf den doppelwandigen Aufsatz zu verzichten.

Am besten eignet sich dafür eine Aluprofil als Befestigungsgrundlage und eine beliebige feuerfeste und wasserdichte Verkleidung. Wichtig dabei ist, dass ein Abstand von mind. 50 mm zum Schacht geschaffen wird damit die Vorgaben der DIN 18160 hinsichtlich der Hinterlüftung zu erfüllen.
