F90 Leichtbauschornstein - 12,2 m
- zugelassen für alle Regelfeuerstätten
- gefertigt gemäß DIN EN 1856-1
einzügiger F90- Leichtbauschornstein, Außenmaß 350 x 350 mm aus Silikat- Brandschutzplatten mit abnehmbaren Vorderplatten und einwandigen V4A-Edelstahleinsatz in verschiedenen Querschnitten (siehe oben) inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung, CE Zertifizierung und Typenschild.
Anwendungsbereiche
- für mehrgeschossige Häuser geeignet
- für Abgasleitung, Zuluftleitung, Installationsleitungen
- für alle Regelfeuerstätten zugelassen (mit Edelstahleinsatz)
- für Neubau oder Sanierung
- für horizontalen und vertikalen Einbau geeignet
Vorteile auf einen Blick
- F90 Klassifizierung lt. Feuerungsverordng. (Feuerwiderstandsdauer 90 min.)
- Leichtbauweise- i. d. R keine Fundamente erforderlich
- platzsparend Bauweise
- einfache Montage durch Trockenbauweise
- abnehmbare Vorderplatte für erleichterte Montage
- verschiedene Ausführungsvarianten über Dach
- Schachtverlauf beliebig an Ortsverhältnisse anpassbar
- Schachtelemente durch Edelstahlverbinder beliebig kürzbar
- Bearbeitung mit handelsüblichen Werkzeugen möglich (Stichsäge, Fuchsschwanz)
- hohe Verarbeitungsqualität
Höhe: | 12200 mm |
---|---|
Aufbau: | dreischalig (F90) |
Außenmaße (H x B): | 350 x 350 mm |
Betriebsweise: | Unterdruck, Überdruck |
Brandschutzklasse: | A1, F90 |
Brennstoff: | Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur |
DIN Norm: | EN 1856-1 |
Dichte: | 630 kg/m³ |
Dichtigkeit: | bis 40 Pa, bis 5000 Pa |
Edelstahlart: | V4A |
Frost-und Tauwechselbeständigkeit: | ja |
Garantie: | 10 Jahre Material-Garantie |
Gesamthöhe: | 12,2 m |
Gewicht pro Meter: | 41 kg |
Innenmaße: | 270 x 270 mm |
Kondensatbeständigkeit: | W (feucht) |
Korrosionswiderstand: | V2, V3 |
Material: | Edelstahl, Kalzium Silikat |
Materialnummer: | 14404 |
Materialstärke: | 0,6 mm, 1,0 mm auf Anfrage, 40 mm |
Mittlere Rauhigkeit: | 1,0 mm |
Muffentiefe: | 80 mm |
PGA: | Schornstein |
Produktgruppe: | Leichtbauschornstein Querschnitt 200 mm |
Querschnitt Innenrohr: | 200 mm |
Rußbrandbeständigkeit: | ja (bis 1000 °C Ausbrandtemperatur) |
Services: | Montageservice, Projektmappe |
System: | L90 Compact |
Temperaturklasse: | T200 (bis 200 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur) |
Unterkategorie: | F90 Leichtbauschornstein |
Verwendung: | F90 Leichtbauschacht |
Wärmedurchlasswiderstand: | 0,20 W/m²K, ≤ 0,12 W/m²K |
Zulassungen: | D-0036 CPD 90216 002/2004, P-MPA-E-07-010, P-MPA-E-07-024, VKF Schweiz, Z-7.4-3284, Z-7.4.3264, alle EU Staaten |
wirksame Höhe: | nach Festlegung Anschlusshöhe Feuerstätte |

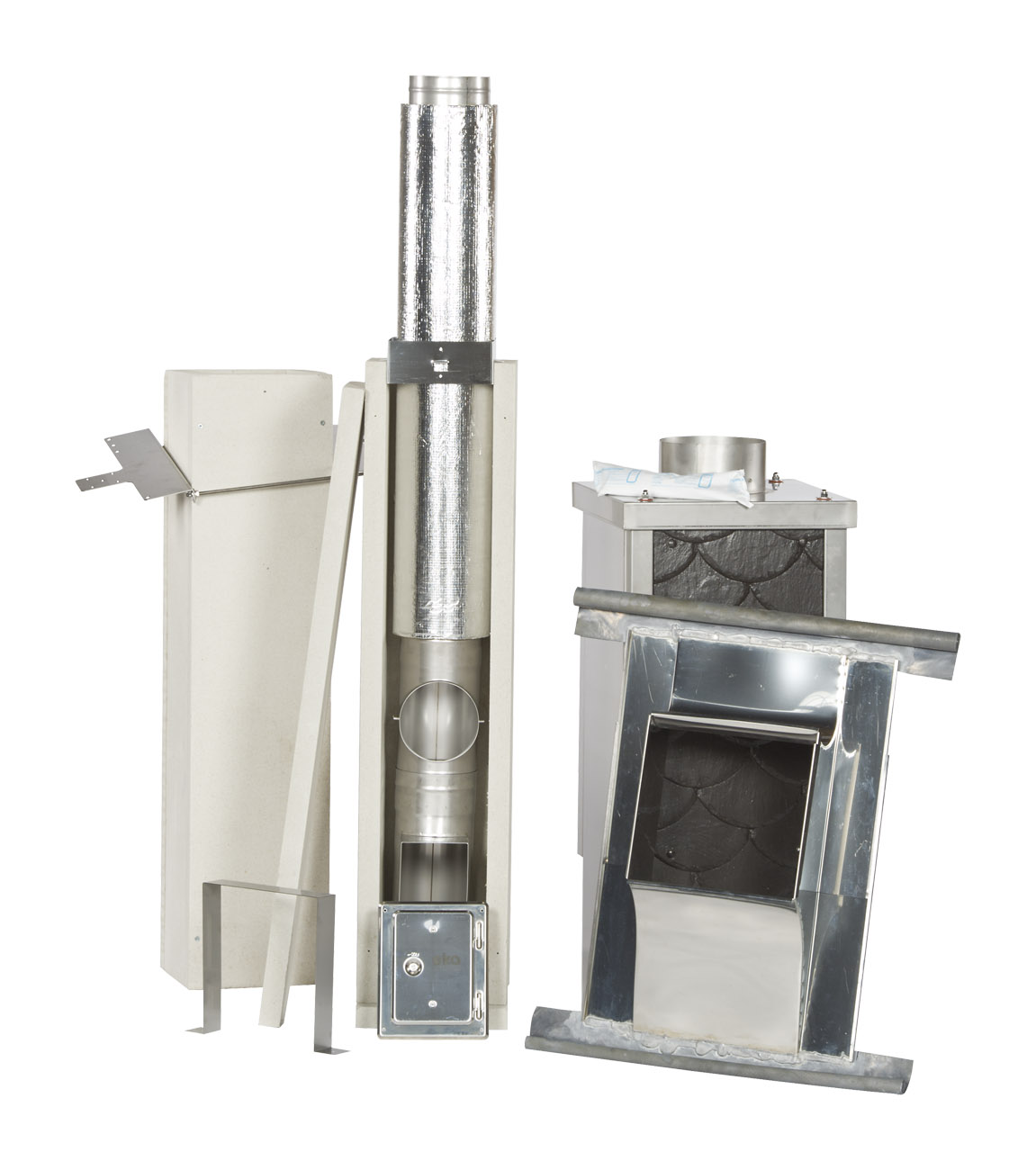

F90-Schachtelemente
1x Bodenplatte

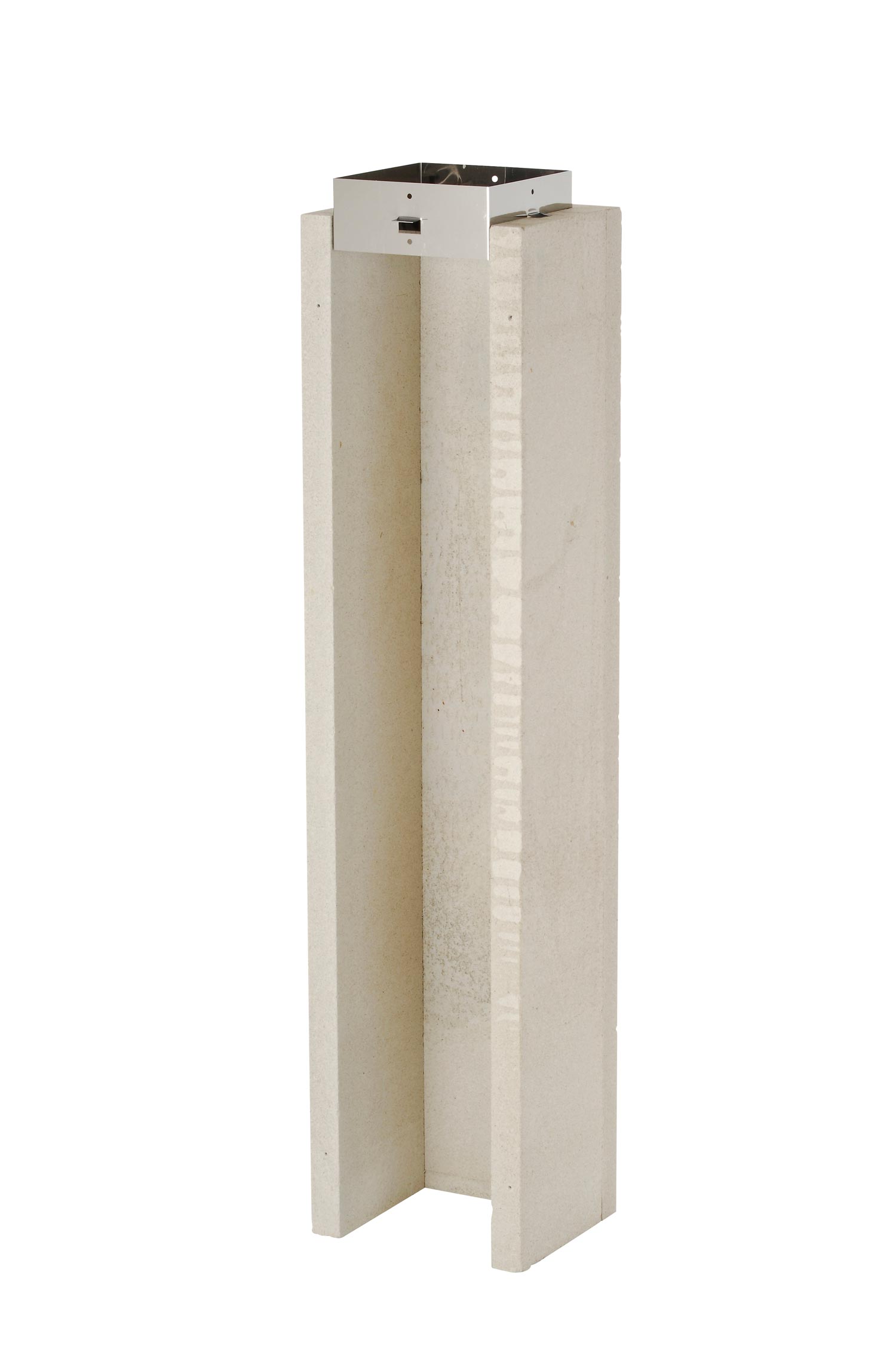

10x Längenelement 1200 mm (wirksame Länge: 1200 mm)
1x Längenelement 300 mm (wirksame Länge: 300 mm)
4x Wandbefestigungsband
1x Sparrenbefestigung
10x Edelstahl- Schachtverbinder
6x Kleber (je 1 kg)
1x Schornsteinkopfeinfassung oder Schornsteinaufsatz doppelwandig (entsprechend Auswahl)
Edelstahleinsatz

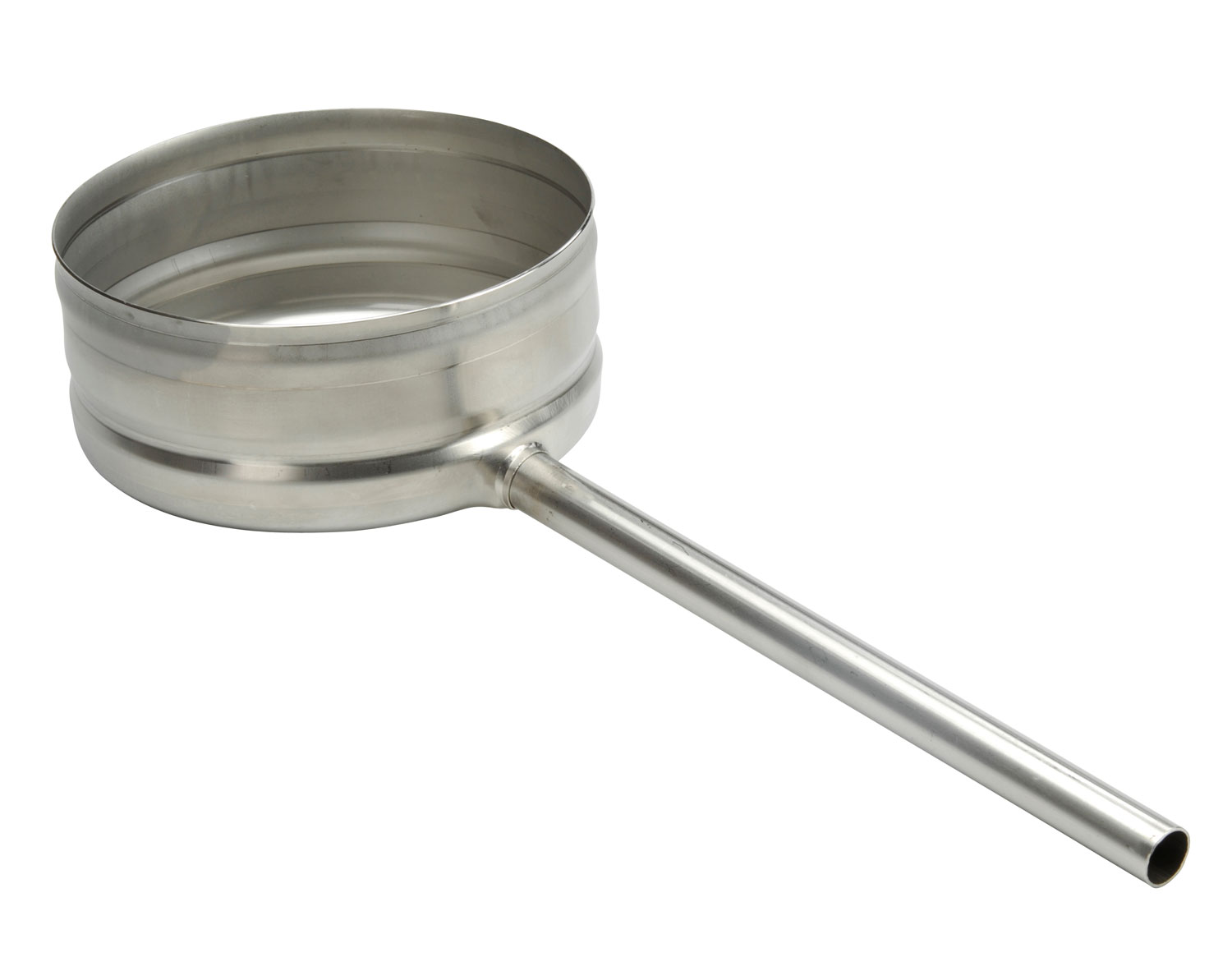

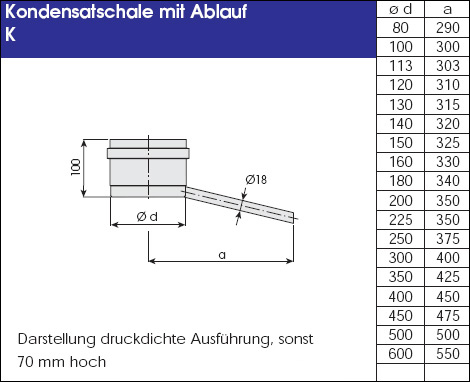

1x Kondensatschale mit oder ohne Kondensatablauf (entspr. Auswahl)

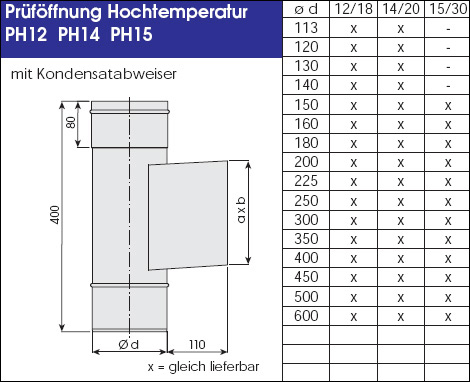

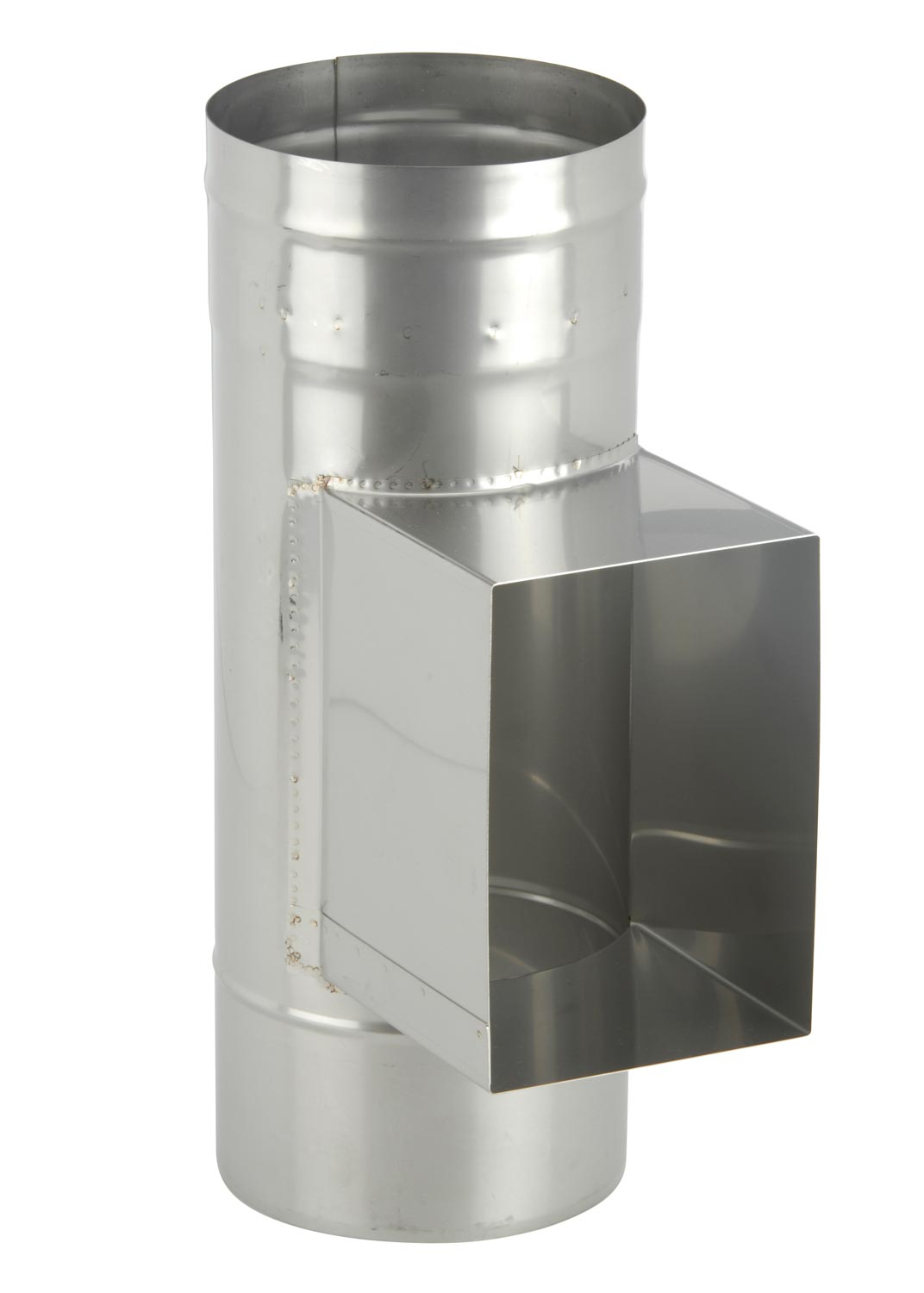

1x Prüföffnung (wirksame Länge: 276 mm)

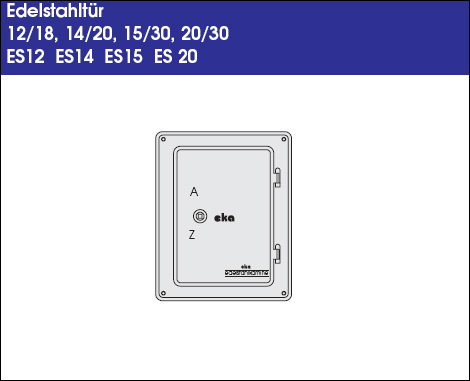

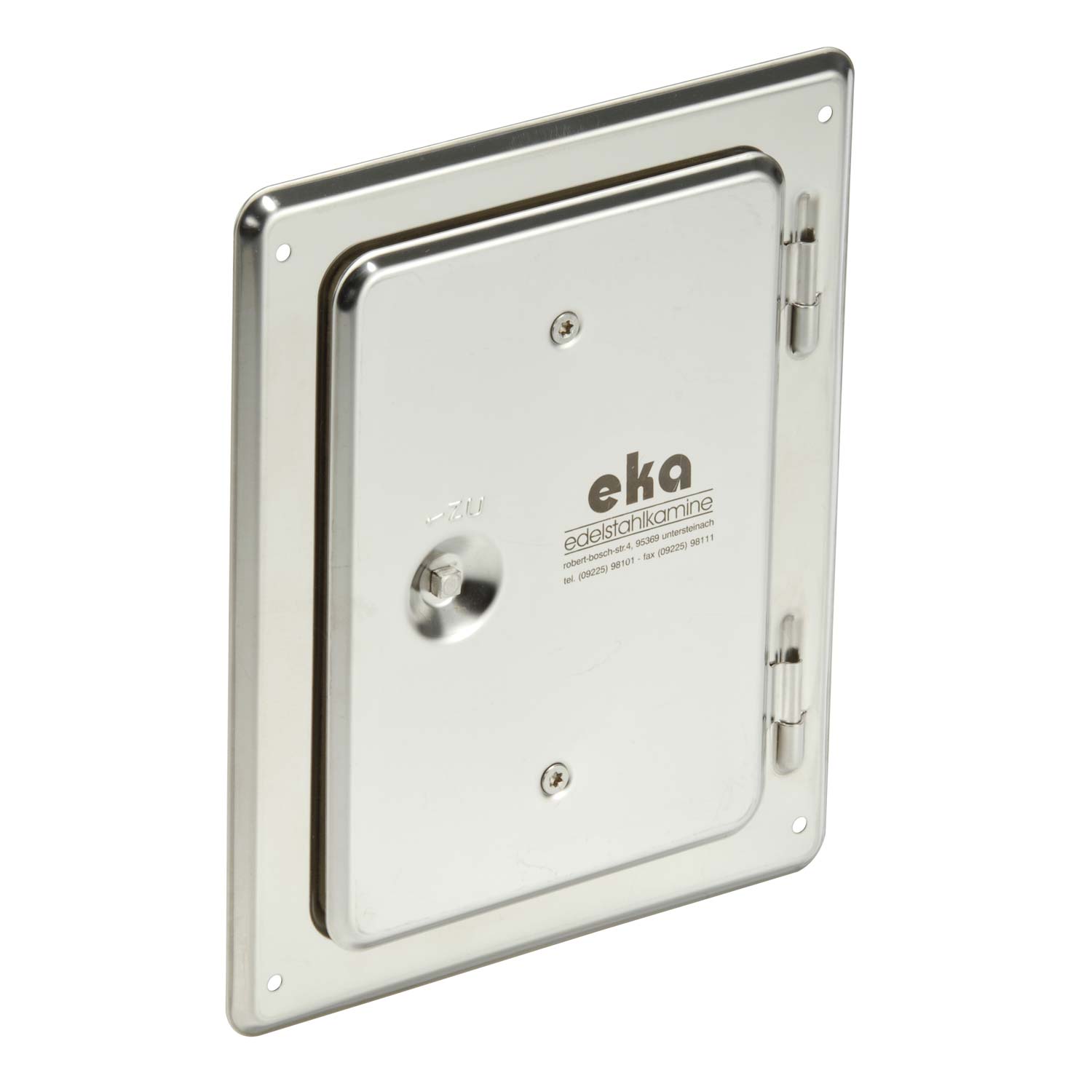

1x Edelstahltür (Maß: 140 x 200 mm)

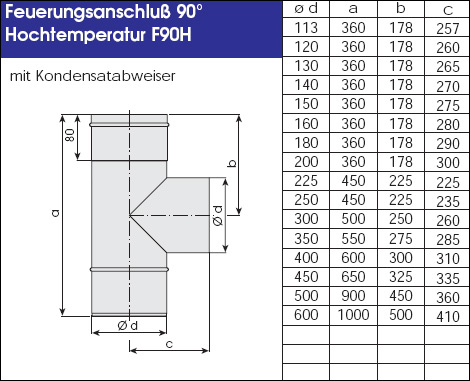

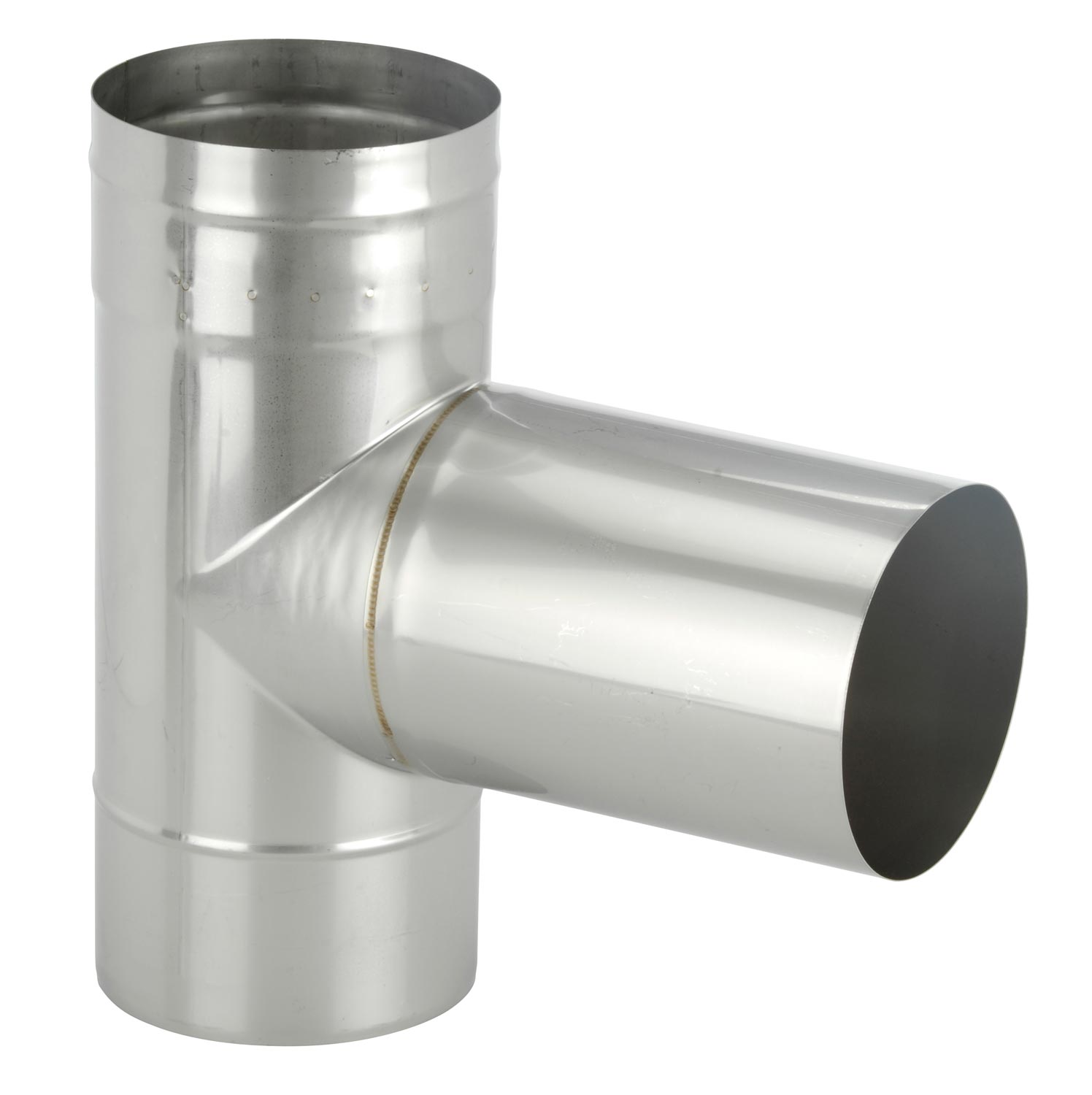

1x Feuerungsstutzen 90 Grad mit Doppelwandfutter (wirksame Länge: 276 mm)

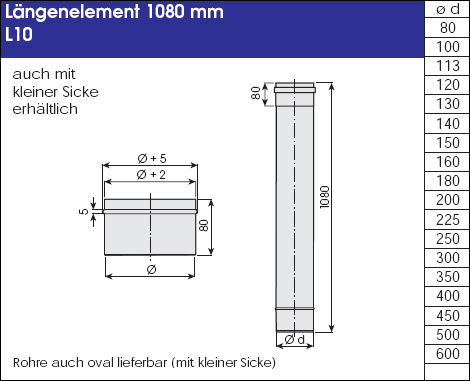

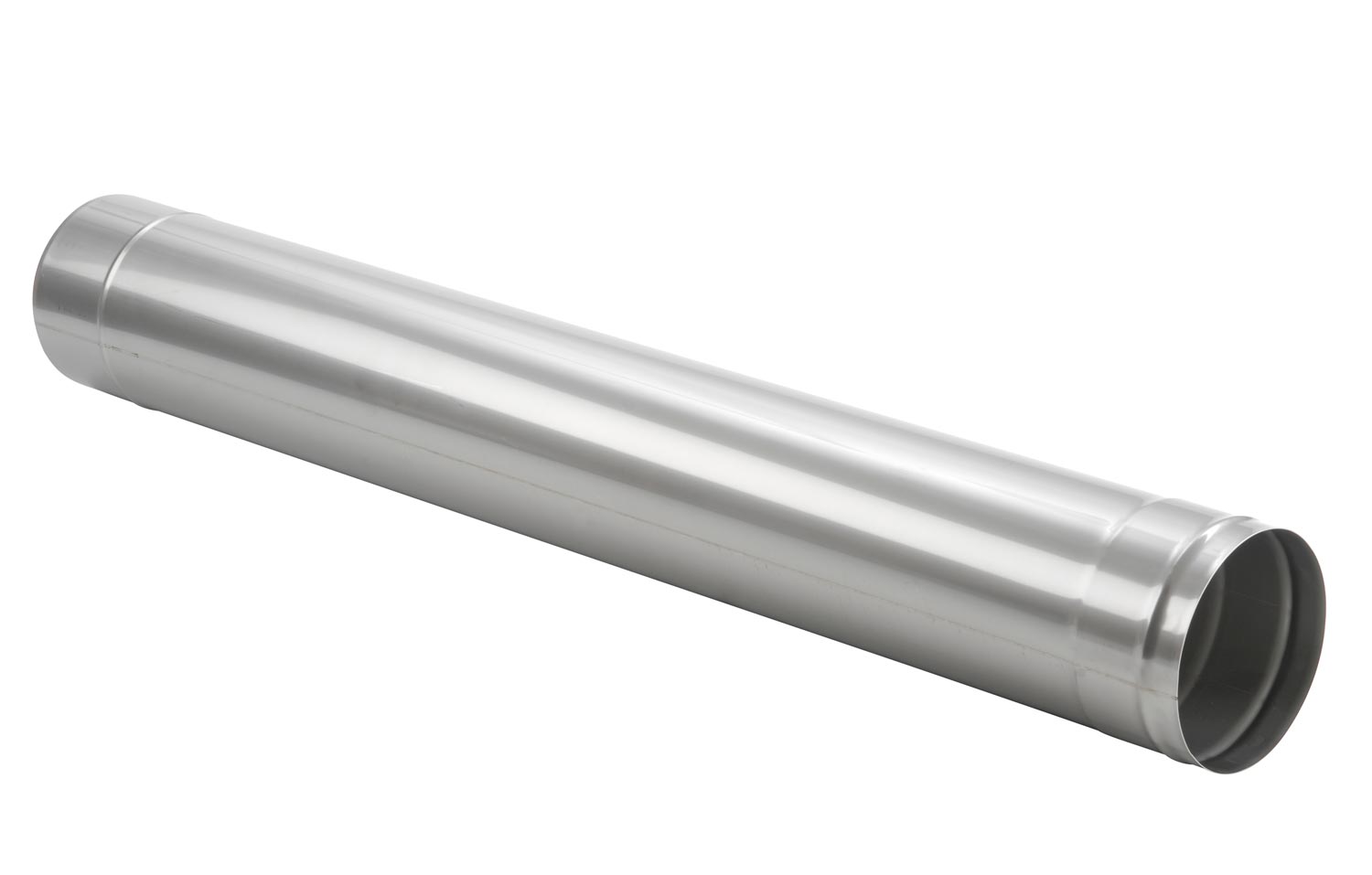

7x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)

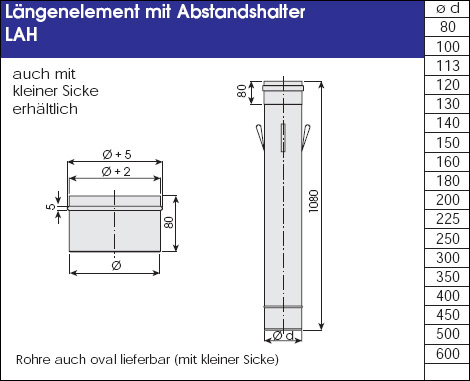

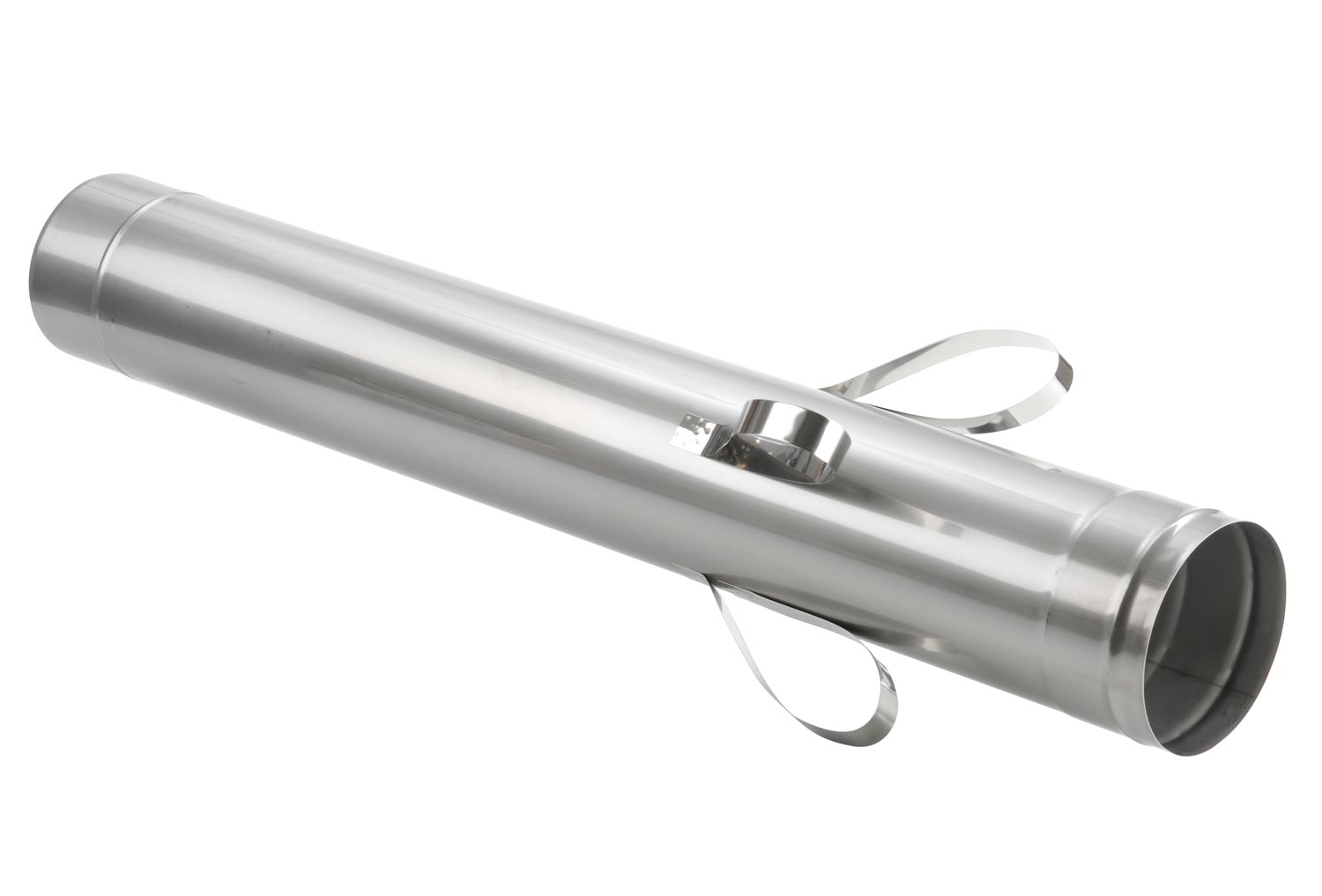

4x Edelstahlrohr 1080 mm mit Abstandshalter (wirksame Länge: 1000 mm)
1x Edelstahlrohr 540 mm (wirksame Länge: 460 mm)
1x Edelstahlrohr 360 mm (wirksame Länge: 280 mm)
Lieferumfang entspr. optionaler Wahlmöglichkeiten
bei Auswahl "Schornsteinkopfeinfassung mit Dachdurchführung"
+ 1x Stülpkopfsystem in gewählter Ausführung
+ 1x Dachdurchführung in Edelstahl oder Kupfer
+ 1x Regenkragen in Edelstahl oder Kupfer
bei Auswahl "Schornsteinaufsatz doppelwandig"
+ 1x Adaper mit Befestigungsplatte für Bauartwechsel
+ 1x Anzahl Längenelemente entspr. der gewählten Höhe
+ 1x Sparrenbefestigung
+ 1x Dachdurchführung entspr. Dachneigung
+ 1x Regenkragen mit Dichtung
+ 1x Mündungsabschluss (mit Regenhaube- wenn gewählt)
+ 1x entpr. Anzahl Klemmbänder
bei Auswahl "Regenhaube"
+ 1x Regenhaube f. ein- od. doppelwandiges Rohr (abhängig v. Ausf. über Dach)
bei Auswahl "Wärmedämmung Innenrohr (optional)"
+ 12x Wärmedämmrohr 1000 mm, alukaschiert, 15 mm
bei Auswahl "mit 2. Prüföffnung"
+ 1x Prüföffnung
+ 1x Edelstahltür (Maß: 140 x 200 mm)
bei Auswahl "mit 2. Feuerungsstutzen"
+ 1x Feuerungsstutzen 90 Grad mit Doppelwandfutter
Sonstiges
Inkl. Projektmappe mit allen wichtigen Dokumenten per Post
1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
