Produktinformationen "F90 Leichtbauschornstein 12,2 m V4A-Edelstahl NW 80-130 mm - eka L90 Compact"

F90 Leichtbauschornstein - 12,2 m

  • zugelassen für alle Regelfeuerstätten
  • gefertigt gemäß DIN EN 1856-1


einzügiger F90- Leichtbauschornstein, Außenmaß 250 x 250 mm aus Silikat- Brandschutzplatten mit abnehmbaren Vorderplatten und einwandigen V4A-Edelstahleinsatz in verschiedenen Querschnitten (siehe oben) inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung, CE Zertifizierung und Typenschild.

Anwendungsbereiche

  • für mehrgeschossige Häuser geeignet
  • für Abgasleitung, Zuluftleitung, Installationsleitungen
  • für alle Regelfeuerstätten zugelassen (mit Edelstahleinsatz)
  • für Neubau oder Sanierung
  • für horizontalen und vertikalen Einbau geeignet


Vorteile auf einen Blick

  • F90 Klassifizierung lt. Feuerungsverordng. (Feuerwiderstandsdauer 90 min.)
  • Leichtbauweise- i. d. R keine Fundamente erforderlich
  • platzsparend Bauweise
  • einfache Montage durch Trockenbauweise
  • abnehmbare Vorderplatte für erleichterte Montage
  • verschiedene Ausführungsvarianten über Dach
  • Schachtverlauf beliebig an Ortsverhältnisse anpassbar
  • Schachtelemente durch Edelstahlverbinder beliebig kürzbar
  • Bearbeitung mit handelsüblichen Werkzeugen möglich (Stichsäge, Fuchsschwanz)
  • hohe Verarbeitungsqualität
Höhe: 12200 mm
Aufbau: dreischalig (F90)
Außenmaße (H x B): 250 x 250 mm
Betriebsweise: Unterdruck, Überdruck
Brandschutzklasse: A1, F90
Brennstoff: Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur
DIN Norm: EN 1856-1
Dichte: 630 kg/m³
Dichtigkeit: bis 40 Pa, bis 5000 Pa
Edelstahlart: V4A
Frost-und Tauwechselbeständigkeit: ja
Garantie: 10 Jahre Material-Garantie
Gesamthöhe: 12,2 m
Gewicht pro Meter: 28 kg
Innenmaße: 170 x 170 mm
Kondensatbeständigkeit: W (feucht)
Korrosionswiderstand: V2, V3
Material: Edelstahl, Kalzium Silikat
Materialnummer: 14404
Materialstärke: 0,6 mm, 1,0 mm auf Anfrage, 40 mm
Mittlere Rauhigkeit: 1,0 mm
Muffentiefe: 80 mm
PGA: Schornstein
Produktgruppe: Leichtbauschornstein Querschnitte 80-130 mm
Querschnitt Innenrohr: 80 mm, 100 mm, 113 mm, 120 mm, 130 mm
Rußbrandbeständigkeit: ja (bis 1000 °C Ausbrandtemperatur)
Services: Montageservice, Projektmappe
System: L90 Compact
Temperaturklasse: T200 (bis 200 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur)
Unterkategorie: F90 Leichtbauschornstein
Verwendung: F90 Leichtbauschacht
Wärmedurchlasswiderstand: 0,20 W/m²K, ≤ 0,12 W/m²K
Zulassungen: D-0036 CPD 90216 002/2004, P-MPA-E-07-010, P-MPA-E-07-024, VKF Schweiz, Z-7.4-3284, Z-7.4.3264, alle EU Staaten
wirksame Höhe: nach Festlegung Anschlusshöhe Feuerstätte
Lieferumfang "F90 Leichtbauschornstein 12,2 m V4A-Edelstahl NW 80-130 mm - eka L90 Compact"

F90-Schachtelemente

1x Bodenplatte
10x Längenelement 1200 mm (wirksame Länge: 1200 mm)
1x Längenelement 300 mm (wirksame Länge: 300 mm)
4x Wandbefestigungsband
1x Sparrenbefestigung
10x Edelstahl- Schachtverbinder
6x Kleber (je 1 kg)
1x Schornsteinkopfeinfassung oder Schornsteinaufsatz doppelwandig (entsprechend Auswahl)

Edelstahleinsatz

1x Kondensatschale mit oder ohne Kondensatablauf (entspr. Auswahl)
1x Prüföffnung (wirksame Länge: 276 mm)

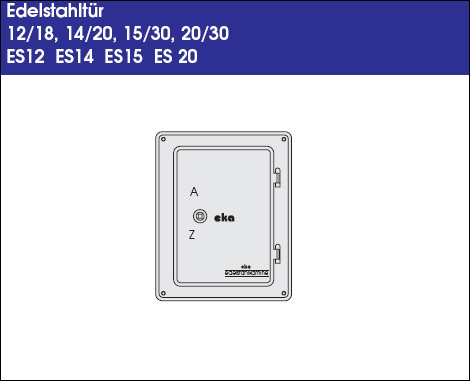

1x Edelstahltür (Maß: 120 x 180 mm)
1x Feuerungsstutzen 90 Grad mit Doppelwandfutter (wirksame Länge: 276 mm)
7x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)
4x Edelstahlrohr 1080 mm mit Abstandshalter (wirksame Länge: 1000 mm)
1x Edelstahlrohr 540 mm (wirksame Länge: 460 mm)
1x Edelstahlrohr 360 mm (wirksame Länge: 280 mm)

Lieferumfang entspr. optionaler Wahlmöglichkeiten

bei Auswahl "Schornsteinkopfeinfassung mit Dachdurchführung"

+ 1x Stülpkopfsystem in gewählter Ausführung
+ 1x Kamineinfassung in Edelstahl oder Kupfer
+ 1x Regenkragen in Edelstahl oder Kupfer

bei Auswahl "Schornsteinaufsatz doppelwandig"

+ 1x Adaper mit Befestigungsplatte für Bauartwechsel
+ 1x Anzahl Längenelemente entspr. der gewählten Höhe
+ 1x Sparrenbefestigung
+ 1x Dachdurchführung entspr. Dachneigung
+ 1x Regenkragen mit Dichtung
+ 1x Mündungsabschluss (mit Regenhaube- wenn gewählt)
+ 1x entpr. Anzahl Klemmbänder

bei Auswahl "Regenhaube"
+ 1x Regenhaube f. ein- od. doppelwandiges Rohr (abhängig v. Ausf. über Dach)

bei Auswahl "Wärmedämmung Innenrohr (optional)"

+ 12x Wärmedämmrohr 1000 mm, alukaschiert, 15 mm

bei Auswahl "mit 2. Prüföffnung"

+ 1x Prüföffnung
+ 1x Edelstahltür (Maß: 120 x 180 mm)

bei Auswahl "mit 2. Feuerungsstutzen"

+ 1x Feuerungsstutzen 90 Grad mit Doppelwandfutter

Sonstiges

Inkl. Projektmappe mit allen wichtigen Dokumenten per Post

1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
