Edelstahlschornstein 4,0 m doppelwandig - eka chromos D 25

Produktinformationen "Edelstahlschornstein 4,0 m doppelwandig - eka chromos D 25"

Edelstahlschornstein 4,0 m / doppelwandig / eka chromos D 25

Edelstahlschornstein aus hochwertigen V4A Edelstahl (Materialstärke: 0,5 mm, Innen- und Außenschale) in 25 mm Wärmedämmung, wählbare Querschnitte 130 - 200 mm, inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung bei Bedarf, CE Zertifizierung und Typenschild.

CE zertifiziert
russbrandbeständig
gefertigt gemäß DIN EN 1856-1
hochwertiges V4A- Edelstahlmaterial
minimale Ablagerung von Verbrennungsrückständen
Materialstärke 0,5 mm
handmontierte, durchgängige Mineralfaserdämmung
niedrige Oberflächentemperatur
lasergeschweißte Elemente
bis 600 °C Abgastemperatur zugelassen
frei tragend (ohne Wärmedämmung) bis 3 m
individuell anpassbar

Höhe:	4000 mm
Aufbau:	doppelwandig
Betriebsweise:	Unterdruck
Brennstoff:	Braunkohlebriketts, Hackschnitzel, Holz, Koks, Pellet, Steinkohle, feste Brennstoffe
DIN Norm:	EN 1856-1
Dichtigkeit:	bis 40 Pa
Durchmesser:	130 mm, 150 mm, 180 mm, 200 mm
Edelstahlart:	V2A, V4A
Farbe:	Edelstahl
Frost-und Tauwechselbeständigkeit:	ja
Garantie:	10 Jahre Material-Garantie
Gesamthöhe:	4,0 m
Kondensatbeständigkeit:	D (trocken)
Korrosionswiderstand:	V3
Material:	Edelstahl
Materialnummer:	1.4301, 1.4404
Materialstärke:	0,5 mm
Mittlere Rauhigkeit:	1,0 mm
Muffentiefe:	60 mm
Oberfläche:	glänzend
PGA:	Schornstein
Rußbrandbeständigkeit:	ja (bis 1000 °C Ausbrandtemperatur)
Services:	Montageservice
System:	DW chromos D 25
Temperaturklasse:	T600 (bis 600 °C Abgastemperatur)
Unterkategorie:	Einstiegssystem
Verwendung:	Außenwandschornstein
Wärmedurchlasswiderstand:	≤ 0,44 W/m²K
Wärmedämmung:	25 mm Mineralfaserwolle
Zulassungen:	D-0036 CPD 90216 001/2004, D-0036 CPD 90216 002/2004, VKF Schweiz, alle EU Staaten
wirksame Höhe:	ca. 3,4 m

Downloads "Edelstahlschornstein 4,0 m doppelwandig - eka chromos D 25"

Lieferumfang "Edelstahlschornstein 4,0 m doppelwandig - eka chromos D 25"

Bauteile

1x Wandkonsole (Wandabstand entsprechend Auswahl/ bei Auswahl Bodenmontage: ohne)
1x Konsolplatte mit Kondensatablauf (bei Auswahl Bodenmontage: mit Sockel 60 mm hoch)

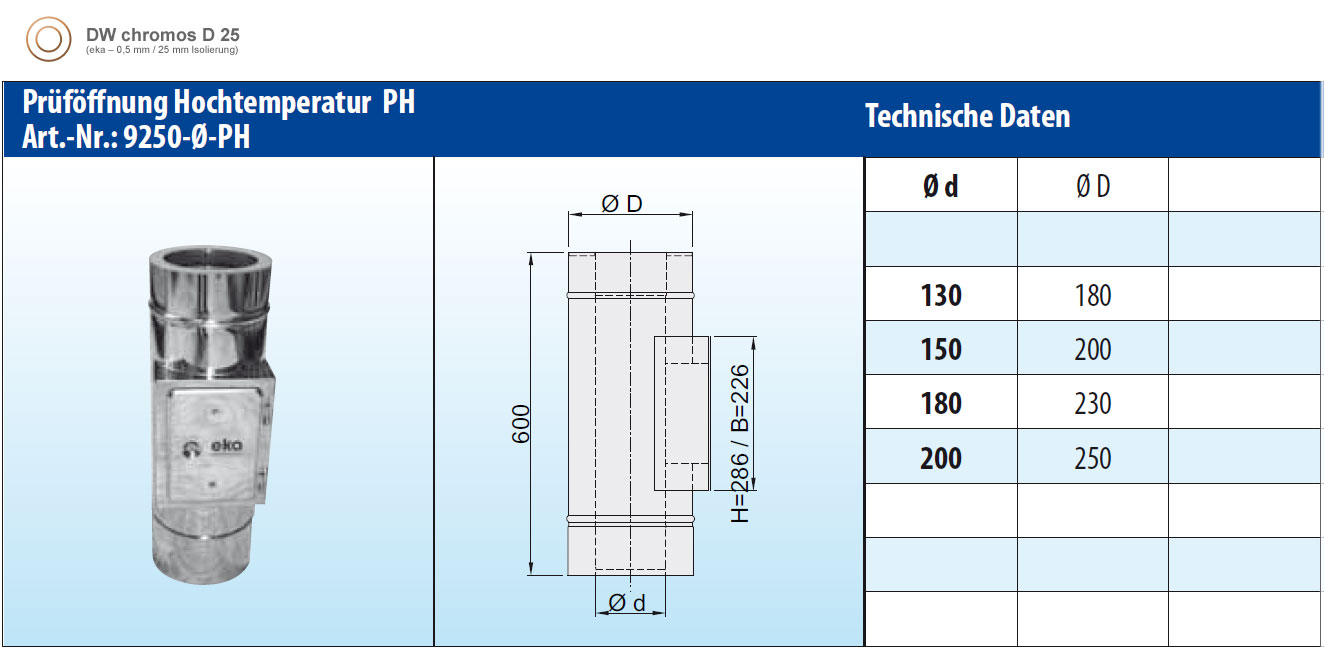

1x Prüföffnung (wirksame Länge: 540 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 540 mm)
3x Edelstahlrohr 1000 mm (wirksame Länge: 940 mm)
1x Mündungsabschluss oder Regenhaube (entsprechend Auswahl)
1x Wandhalter (Wandabstand entsprechend Auswahl)
5x Klemmringe
1x Wandrosette (Regenkragen)
1x Übergang doppelwandig auf einwandig (entspr. Ø Anschluss Feuerstätte)
1x Längenelement f. Wanddurchführung (Länge entspr. Auswahl)

Montageanleitung als Download verfügbar
CE Zertifizierung als Download verfügbar
Systembeschreibung als Download verfübar
1x Typenschild
1x Querschnittsberechnung (falls erforderlich)
