Edelstahlschornstein 13,2 m doppelwandig - eka complex D 50

Produktinformationen "Edelstahlschornstein 13,2 m doppelwandig - eka complex D 50"

Das Universalschornsteinsystem



- zugelassen für alle Regelfeuerstätten -
- gefertigt gemäß DIN EN 1856-1 -

Edelstahlschornstein aus hochwertigen V4A Edelstahl (Materialstärke: Innenschale 1 mm, Außenschale 0,6 mm) in 50 mm Wärmedämmung, wählbare Querschnitte 113 - 400 mm, inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung, CE Zertifizierung und Typenschild.

Eigenschaften

  • zugelassen für alle Regelfeuerstätten
  • TÜV geprüft
  • CE zertifiziert
  • russbrandbeständig
  • hochwertiges V4A- Edelstahlmaterial
  • minimale Ablagerung von Verbrennungsrückständen
  • Materialstärke 1 mm
  • handmontierte, durchgängige Mineralfaserdämmung
  • niedrige Oberflächentemperatur
  • lasergeschweißte Elemente
  • bis 600 °C Abgastemperatur zugelassen
  • frei tragend (ohne Wärmedämmung) bis 3 m
  • individuell anpassbar
  • auf Wunsch in allen RAL- Farben lieferbar
Höhe: 13200 mm
Aufbau: doppelwandig
Betriebsweise: Unterdruck, Überdruck
Brennstoff: Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur
DIN Norm: EN 1856-1
Dichtigkeit: bis 40 Pa, bis 5000 Pa
Durchmesser: 113 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm
Edelstahlart: V2A, V4A
Farbe: Edelstahl
Frost-und Tauwechselbeständigkeit: ja
Garantie: 10 Jahre Material-Garantie
Gesamthöhe: 13,2 m
Kondensatbeständigkeit: W (feucht)
Korrosionswiderstand: V2, V3
Material: Edelstahl
Materialnummer: 1.4301, 1.4404
Materialstärke: 0,6 mm, 1,0 mm
Mittlere Rauhigkeit: 1,0 mm
Muffentiefe: 80 mm
Oberfläche: glänzend
PGA: Schornstein
Rußbrandbeständigkeit: ja (bis 1000 °C Ausbrandtemperatur)
Services: Montageservice, Projektmappe
System: DW complex D 50
Temperaturklasse: T160 (bis 160 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur)
Unterkategorie: Premiumsystem
Verwendung: Außenwandschornstein
Wärmedurchlasswiderstand: ≤ 0,65 W/m²K
Wärmedämmung: 50 mm Mineralfaserwolle
Zulassungen: D-0036 CPD 90216 002/2004, D-0036 CPD 90216 003/2004, D-0036 CPD 90216 006/2004, VKF Schweiz, alle EU Staaten
wirksame Höhe: ca. 12,5 m
Lieferumfang "Edelstahlschornstein 13,2 m doppelwandig - eka complex D 50"

Bauteile

1x Wandkonsole (Wandabstand entsprechend Auswahl/ bei Auswahl Bodenmontage: ohne)
1x Konsolplatte mit Kondensatablauf (bei Auswahl Bodenmontage: mit Sockel 60 mm hoch)
1x Prüföffnung (wirksame Länge: 520 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 520 mm)
12x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)

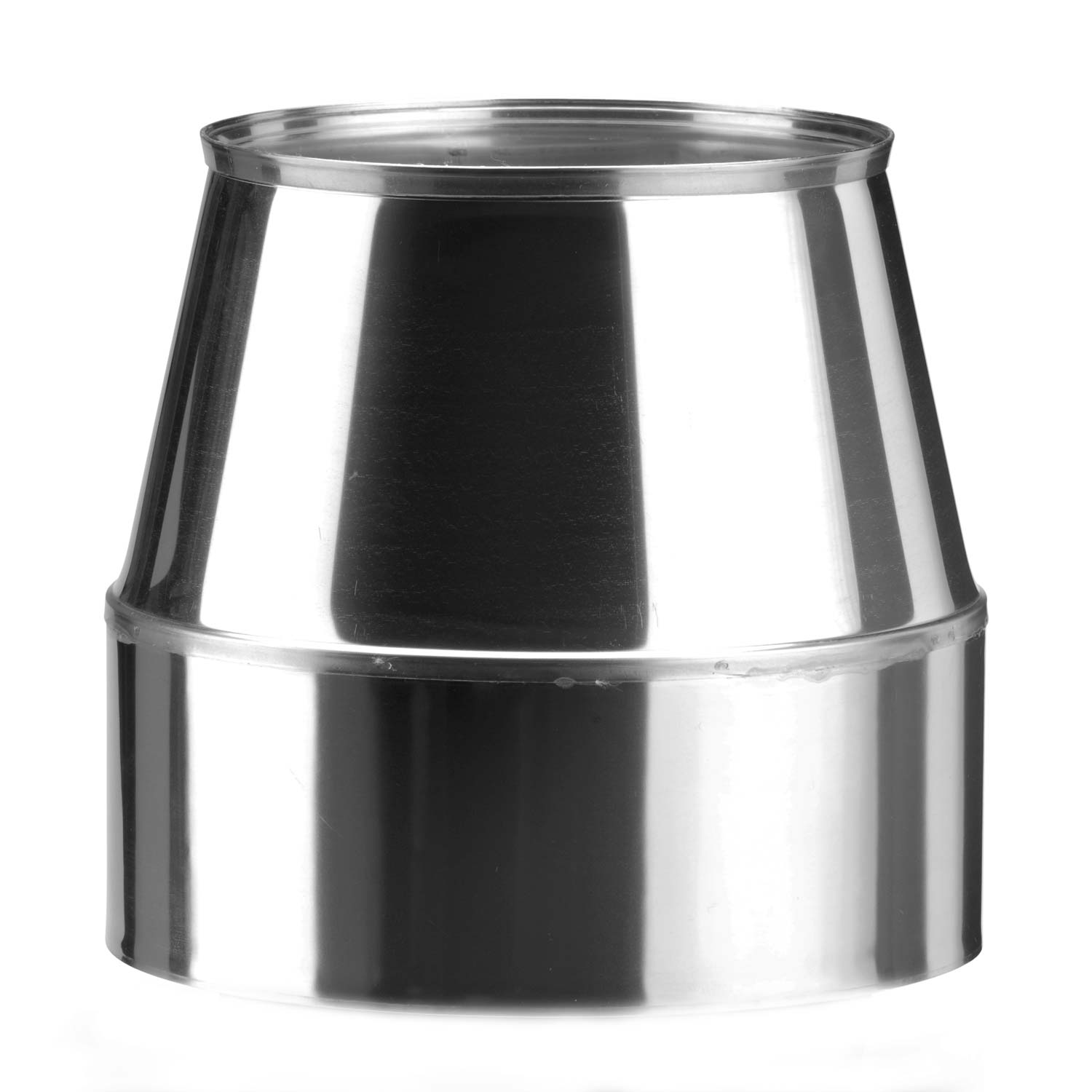

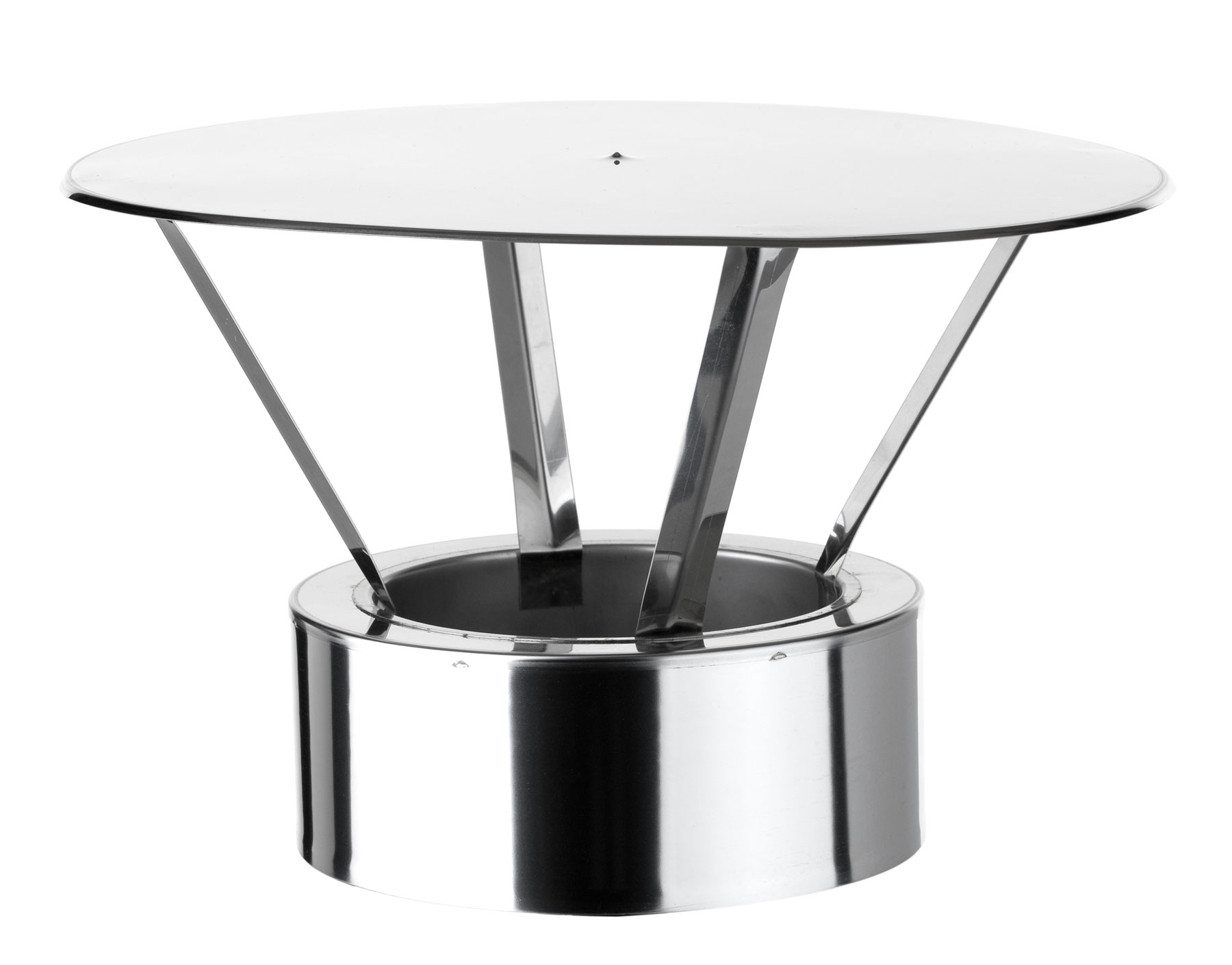

1x Mündungsabschluss oder Regenhaube (entsprechend Auswahl)
4x Wandhalter (Wandabstand entsprechend Auswahl)
14x Klemmringe

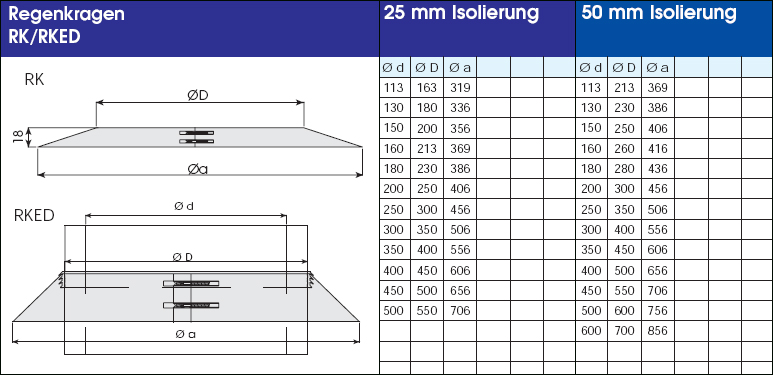

1x Wandrosette (Regenkragen)
1x Übergang doppelwandig auf einwandig (entspr. Ø Anschluss Feuerstätte)
1x Längenelement f. Wanddurchführung (Länge entspr. Auswahl)

Auswahl "mit 2. Reinigungsöffnung"

+ 1x Prüföffnung

Auswahl "mit 2. Feuerungsanschluss"

+ 1x Feuerungsstutzen 90°
+ 1x Übergang doppelwandig auf einwandig
+ 1x Wandrosette (Regenkragen)
+ 1x Längenelement für Wanddurchführung (Länge entspr. Auswahl)

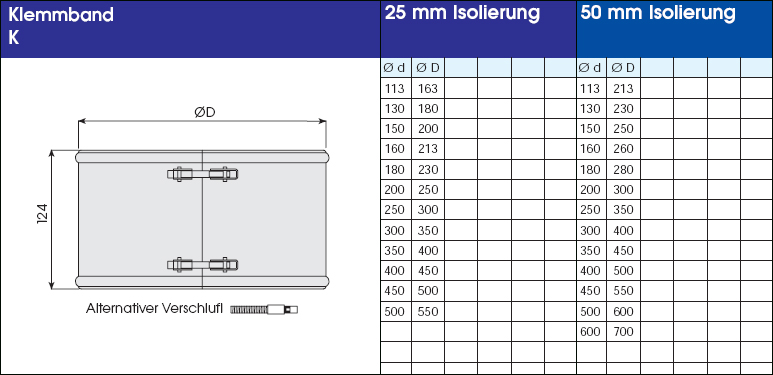

+ 1x Klemmband

Inkl. Projektmappe mit allen wichtigen Dokumenten per Post

1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
