Edelstahlschornstein 11,2 m doppelwandig - eka complex D 50
Das Universalschornsteinsystem
- zugelassen für alle Regelfeuerstätten -
- gefertigt gemäß DIN EN 1856-1 -
Edelstahlschornstein aus hochwertigen V4A Edelstahl (Materialstärke: Innenschale 1 mm, Außenschale 0,6 mm) in 50 mm Wärmedämmung, wählbare Querschnitte 113 - 400 mm, inklusive aller Formteile (siehe Lieferumfang), Montageanleitung, Querschnittsberechnung, CE Zertifizierung und Typenschild.
Eigenschaften
- zugelassen für alle Regelfeuerstätten
- TÜV geprüft
- CE zertifiziert
- russbrandbeständig
- hochwertiges V4A- Edelstahlmaterial
- minimale Ablagerung von Verbrennungsrückständen
- Materialstärke 1 mm
- handmontierte, durchgängige Mineralfaserdämmung
- niedrige Oberflächentemperatur
- lasergeschweißte Elemente
- bis 600 °C Abgastemperatur zugelassen
- frei tragend (ohne Wärmedämmung) bis 3 m
- individuell anpassbar
- auf Wunsch in allen RAL- Farben lieferbar
| Höhe: | 11200 mm |
|---|---|
| Aufbau: | doppelwandig |
| Betriebsweise: | Unterdruck, Überdruck |
| Brennstoff: | Braunkohlebriketts, Erdgas, Flüssiggas, Hackschnitzel, Heizöl, Holz, Kerosin, Koks, Pellet, Schweröl, Steinkohle, feste Brennstoffe, Öl- Gas Niedertemperatur |
| DIN Norm: | EN 1856-1 |
| Dichtigkeit: | bis 40 Pa, bis 5000 Pa |
| Durchmesser: | 113 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm |
| Edelstahlart: | V2A, V4A |
| Farbe: | Edelstahl |
| Frost-und Tauwechselbeständigkeit: | ja |
| Garantie: | 10 Jahre Material-Garantie |
| Gesamthöhe: | 11,2 m |
| Kondensatbeständigkeit: | W (feucht) |
| Korrosionswiderstand: | V2, V3 |
| Material: | Edelstahl |
| Materialnummer: | 1.4301, 1.4404 |
| Materialstärke: | 0,6 mm, 1,0 mm |
| Mittlere Rauhigkeit: | 1,0 mm |
| Muffentiefe: | 80 mm |
| Oberfläche: | glänzend |
| PGA: | Schornstein |
| Rußbrandbeständigkeit: | ja (bis 1000 °C Ausbrandtemperatur) |
| Services: | Montageservice, Projektmappe |
| System: | DW complex D 50 |
| Temperaturklasse: | T160 (bis 160 °C Abgastemperatur), T600 (bis 600 °C Abgastemperatur) |
| Unterkategorie: | Premiumsystem |
| Verwendung: | Außenwandschornstein |
| Wärmedurchlasswiderstand: | ≤ 0,65 W/m²K |
| Wärmedämmung: | 50 mm Mineralfaserwolle |
| Zulassungen: | D-0036 CPD 90216 002/2004, D-0036 CPD 90216 003/2004, D-0036 CPD 90216 006/2004, VKF Schweiz, alle EU Staaten |
| wirksame Höhe: | ca. 10,5 m |
- Download Eka_complex-D50_Montageanleitung-Webversion_de
- Download Eka_complex-D50_CE-Zertifizierung_druckdicht_0036-CPD-90216-003-2004_de
- Download Eka_complex-D50-Zulassung-Schweiz_FU-druckdicht_15457_de
- Download Eka_complex-D50_Systembeschreibung_de
- Download Eka_complex-D50_CE-Zertifizierung_FU_0036-CPD-90216-006-2004_de
Bauteile
1x Wandkonsole (Wandabstand entsprechend Auswahl/ bei Auswahl Bodenmontage: ohne)

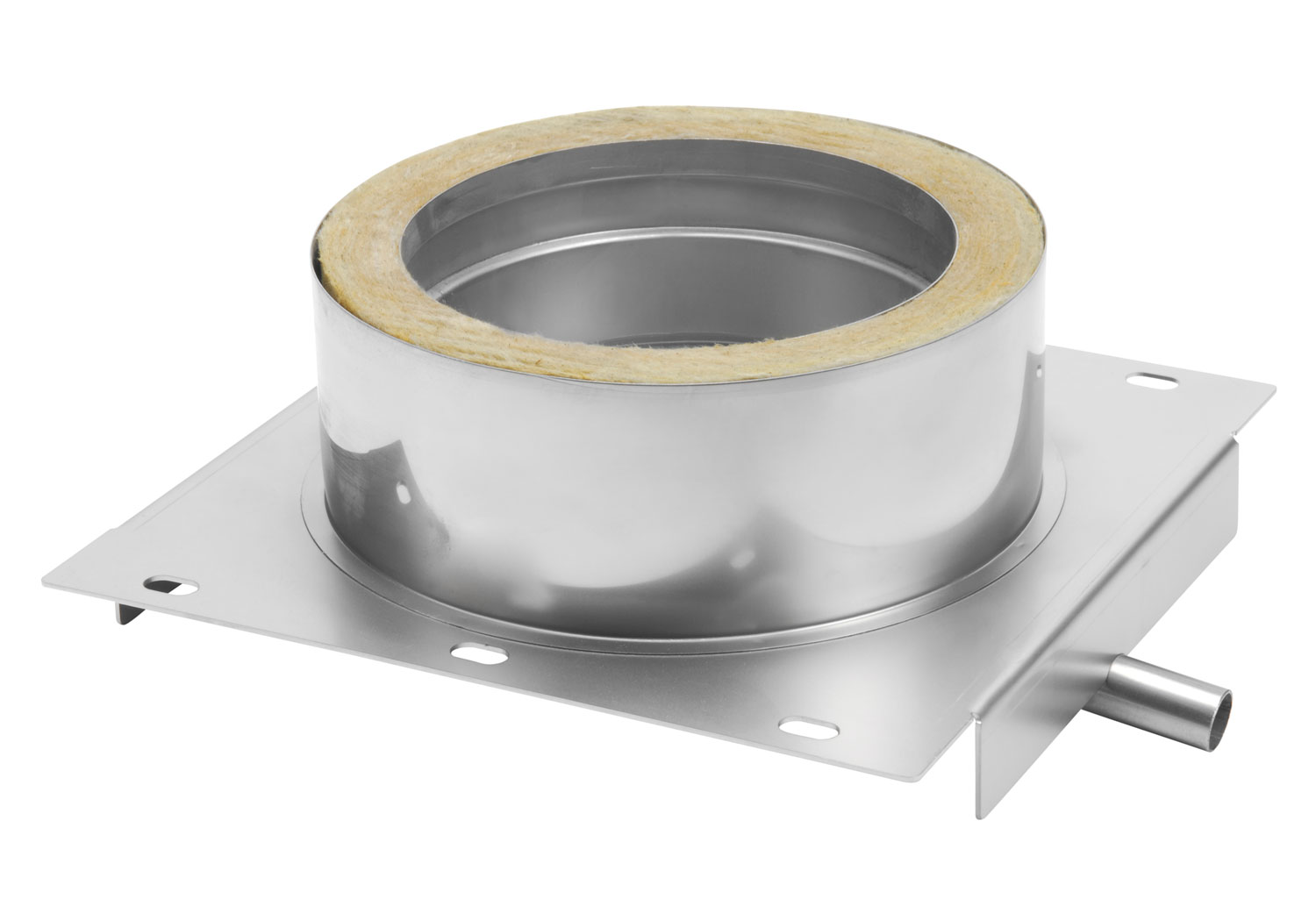

1x Konsolplatte mit Kondensatablauf (bei Auswahl Bodenmontage: mit Sockel 60 mm hoch)
1x Prüföffnung (wirksame Länge: 520 mm)
1x Feuerungsstutzen 90 Grad (wirksame Länge: 520 mm)
10x Edelstahlrohr 1080 mm (wirksame Länge: 1000 mm)
1x Mündungsabschluss oder Regenhaube (entsprechend Auswahl)
3x Wandhalter (Wandabstand entsprechend Auswahl)
12x Klemmringe
1x Wandrosette (Regenkragen)
1x Übergang doppelwandig auf einwandig (entspr. Ø Anschluss Feuerstätte)
1x Längenelement f. Wanddurchführung (Länge entspr. Auswahl)
Auswahl "mit 2. Reinigungsöffnung"
+ 1x Prüföffnung
Auswahl "mit 2. Feuerungsanschluss"
+ 1x Feuerungsstutzen 90°
+ 1x Übergang doppelwandig auf einwandig
+ 1x Wandrosette (Regenkragen)
+ 1x Längenelement für Wanddurchführung (Länge entspr. Auswahl)
+ 1x Klemmband
Inkl. Projektmappe mit allen wichtigen Dokumenten per Post:
1x Montageanleitung
1x CE Zertifizierung
1x Systembeschreibung mit allen Bauteilmaßen
1x Typenschild
1x Garantieschein
1x Querschnittsberechnung (falls erforderlich)
